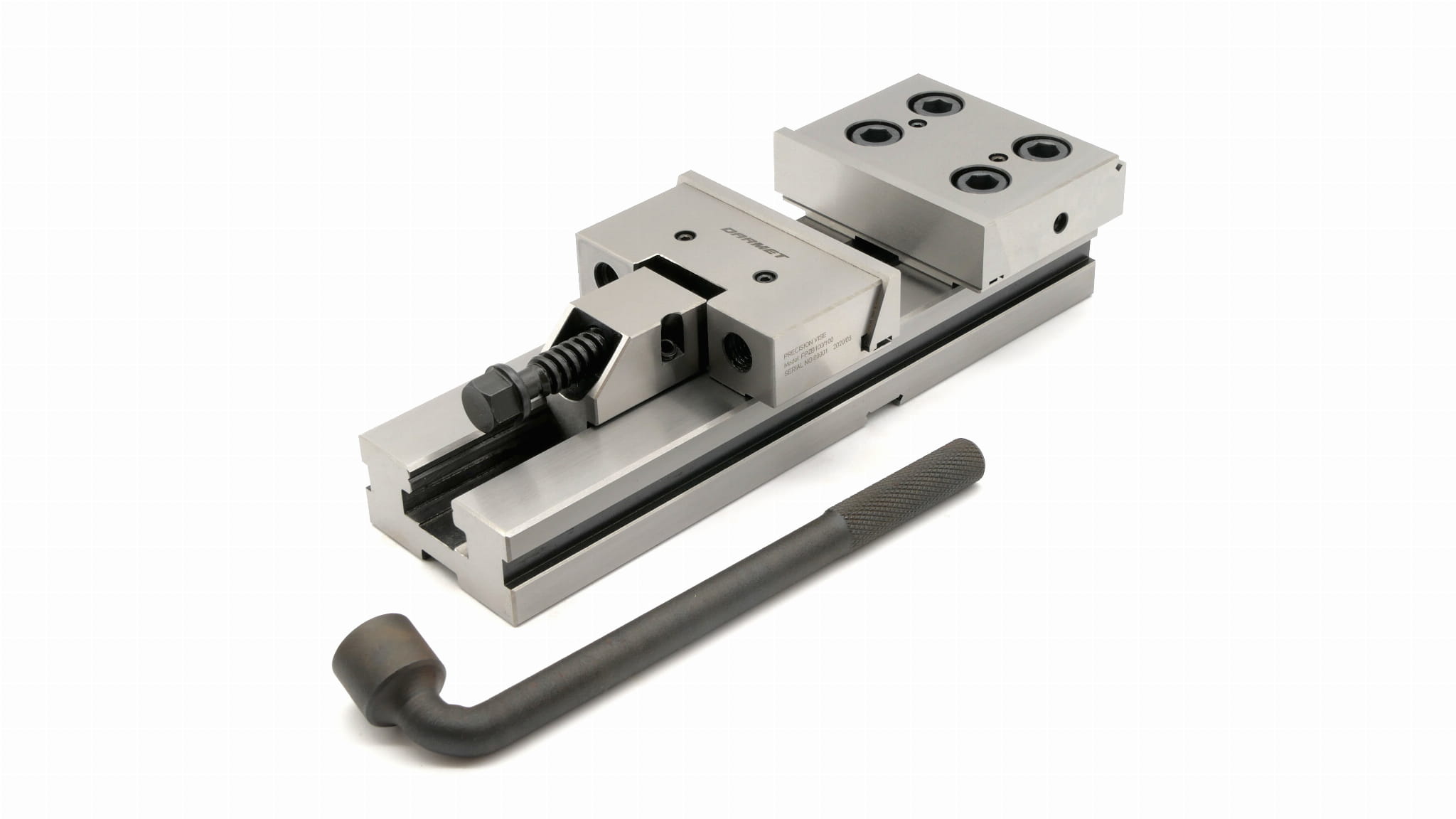

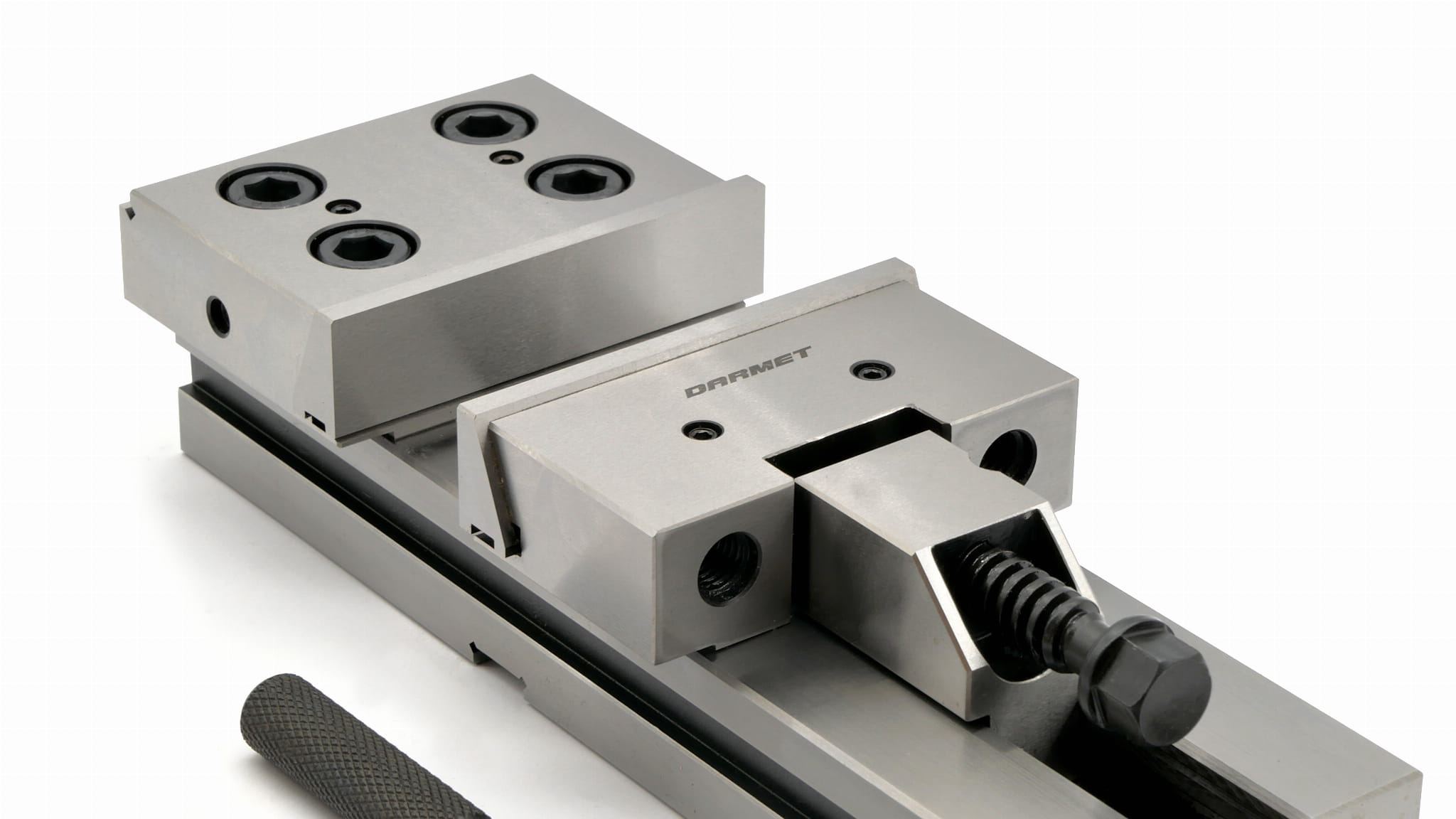

Małe imadło maszynowe precyzyjne stalowe 100x100 mm FPZB DARMET
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
3
Opis
Informacje:
- Precyzyjne imadło ze stali do stosowania w maszynach numerycznych do wszelakich operacji wymagających niemalże idealnych wymiarów.
- Wysoka dokładność wykonania pozwala stosować imadła w zespole. Maksymalna odchyłka podstawy ±0,01 mm.
- Po obu stronach korpusu na całej jego długości znajdują się kanałki do mocowania imadła łapami dociskowymi.
- Ruch szczęki po łożu jest idealnie wyważony, swobodny posuw przy nieodczuwalnym luzie.
- Wymienne wkładki szczękowe zapewniają uniwersalność pracy narzędziem mocującym, w zależności od zamocowanego modelu wkładki możliwe jest mocowanie odpowiednich elementów (nawet wałków).
- System szybkozaciskowy w szczęce ruchomej pozwala na natychmiastową zmianę pozycji szczęki bez czasochłonnego pokręcania korbą.
- Specjalna konstrukcja gniazd do wkładek dociska detale do korpusu w dół.
- Obsada szczęki odpowiada za jej blokadę pozycji.
- Montaż urządzenia na dedykowanej podstawie obrotowej pozwala uzyskać pełny obrót 360° wokół osi.
- Szczęka stała po obu stronach posiada gwintowane otwory, aby zamocować specjalne zderzaki stabilizujące pozycję przedmiotów.

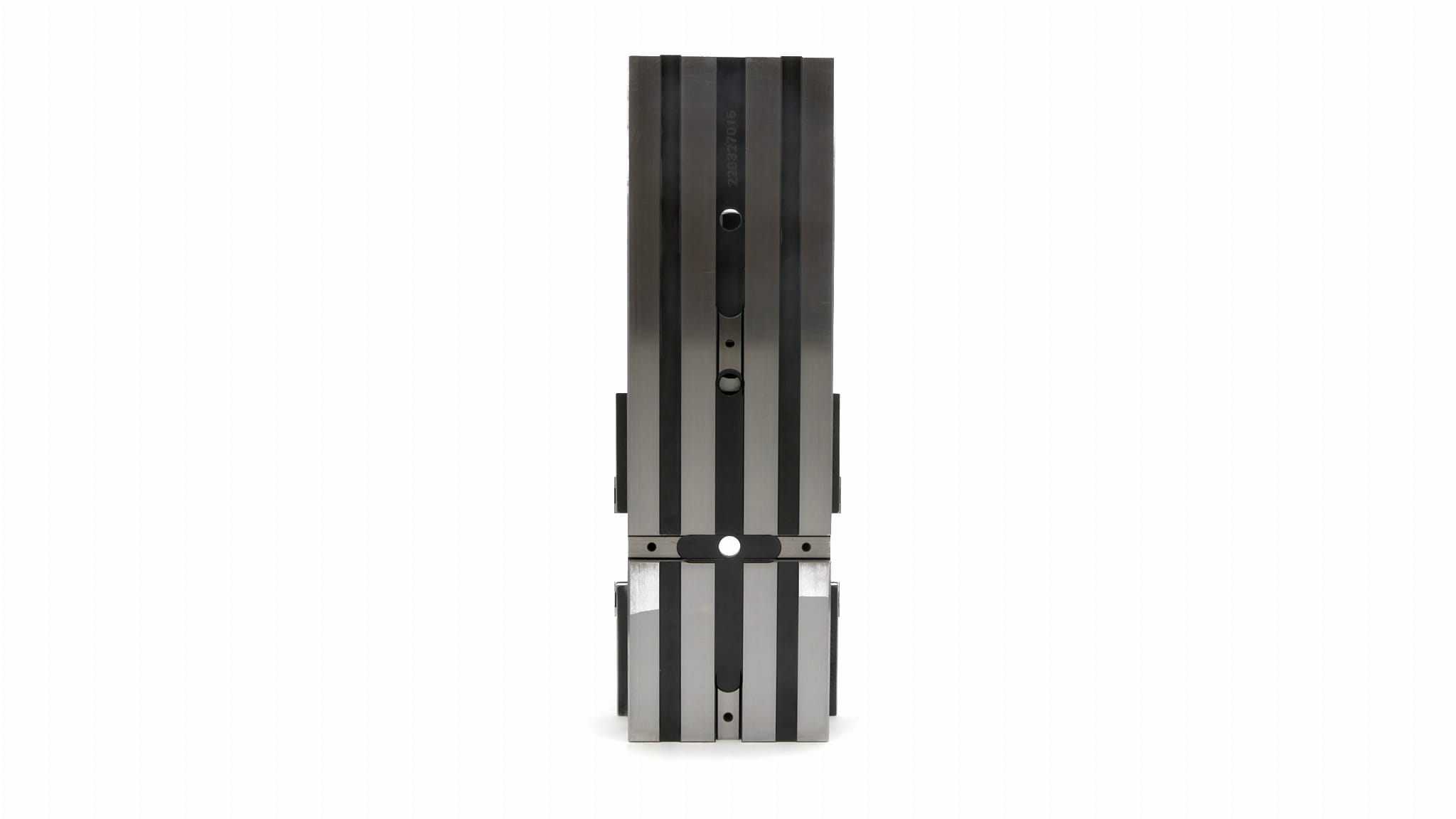

- Na spodzie łoża znajdują się rowki pod kamienie ustalające do ustawienia narzędzia w stołach z rowkami teowymi.

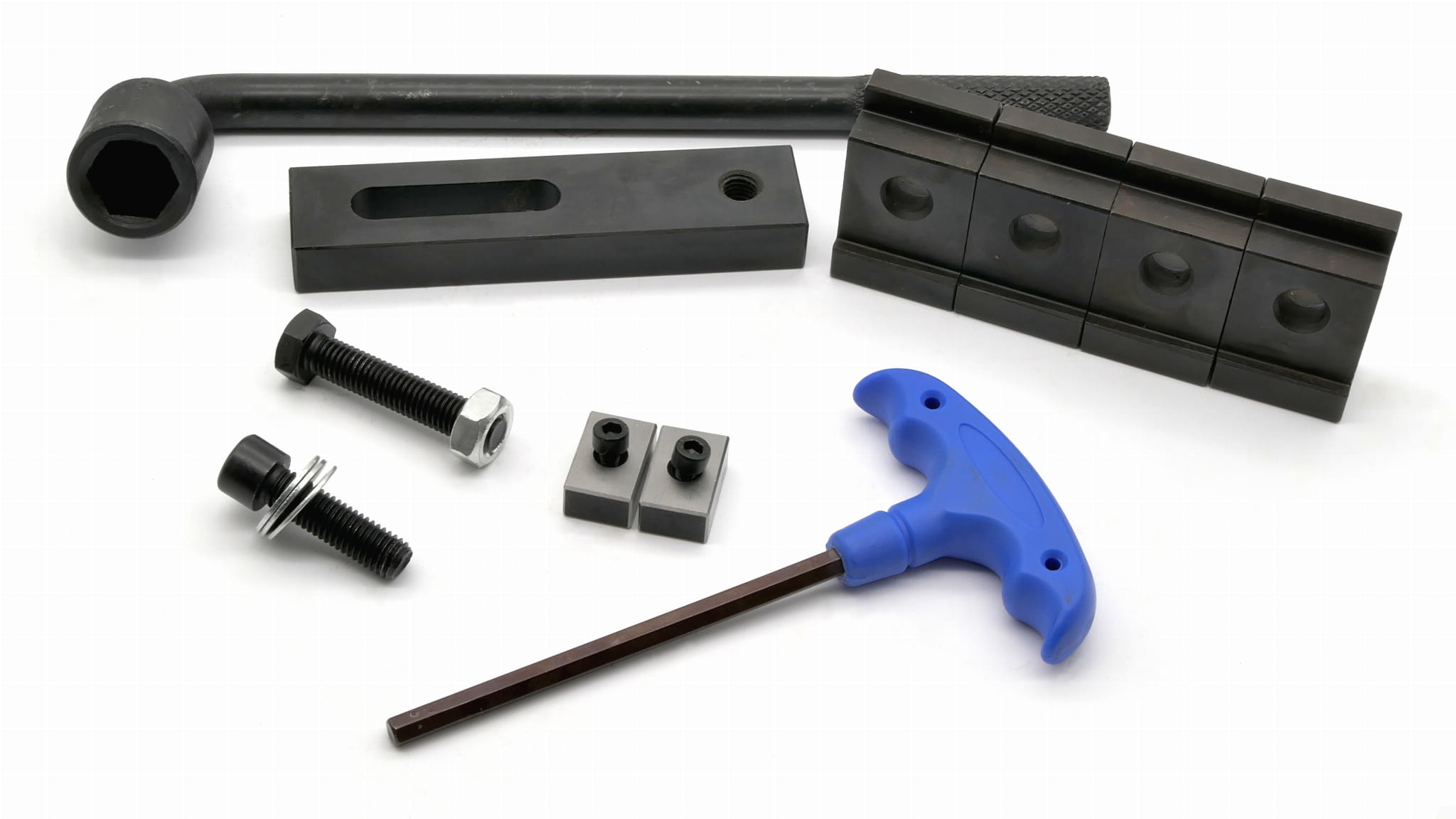

- W zestawie znajdują się niezbędne akcesoria do umocowania i prawidłowej pracy imadła.
Specyfikacja i parametry dokładności:
| Parametr | Wartość |
|---|---|
| S | 100 mm |
| amax | 100 mm |
| h | 30 mm |
| H1 | 35±0,01 mm |
| H | 63 mm |
| A | 75 mm |
| L1 | 78 mm |
| L2 | 103 mm |
| L | 270 mm |
| d | 16 mm |
| Waga | 10 kg |

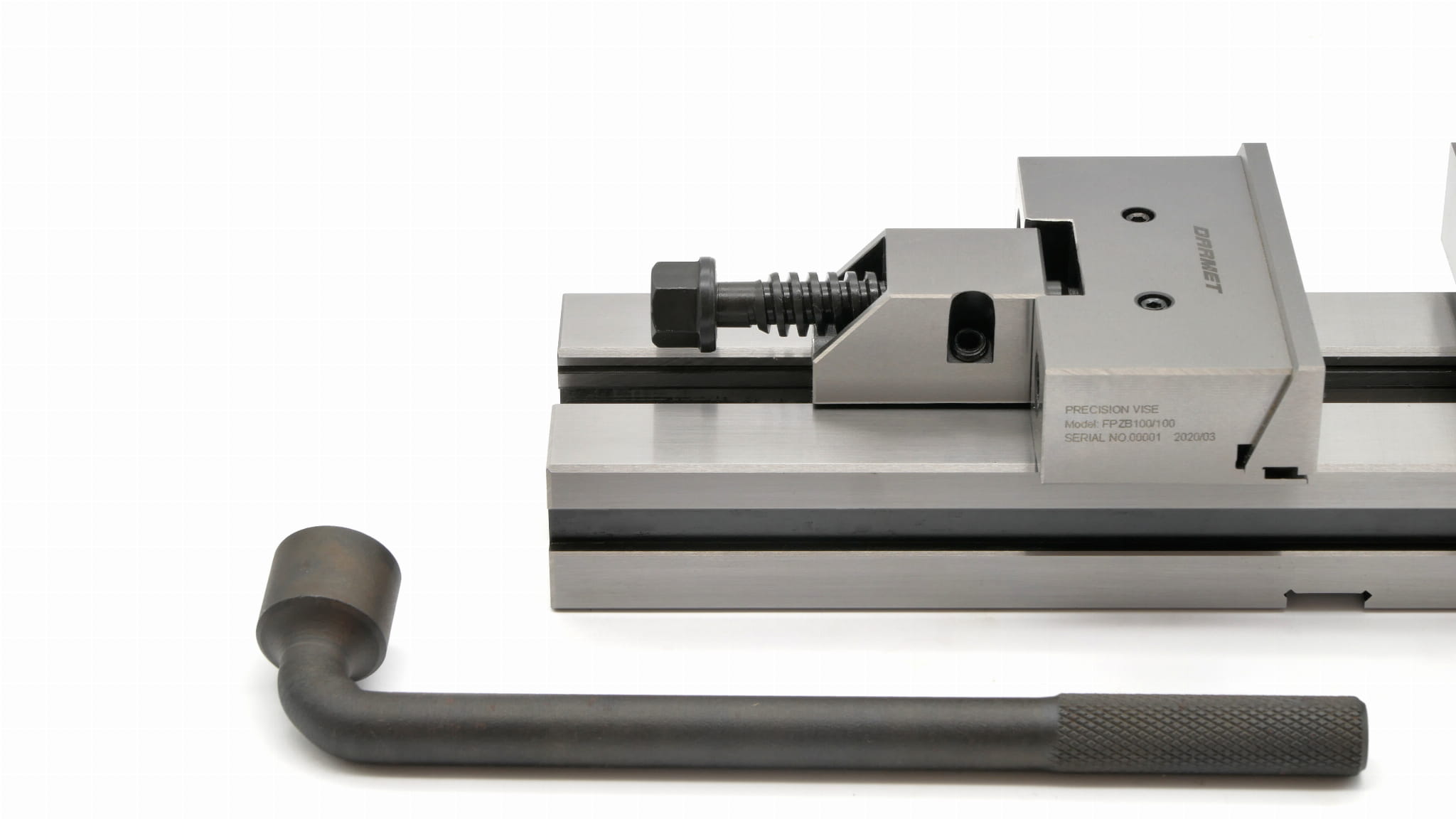

Obsada szczęki ruchomej ze śrubą zaciskową zapewnia szybki i prosty docisk detali.
Pływające wkładki obsadzone w szczękach imadła z luzem gwarantującym prawidłowe mocowanie przedmiotu obrabianego.
Otwory ustalające pozycję kulki stalowej oraz obsady.

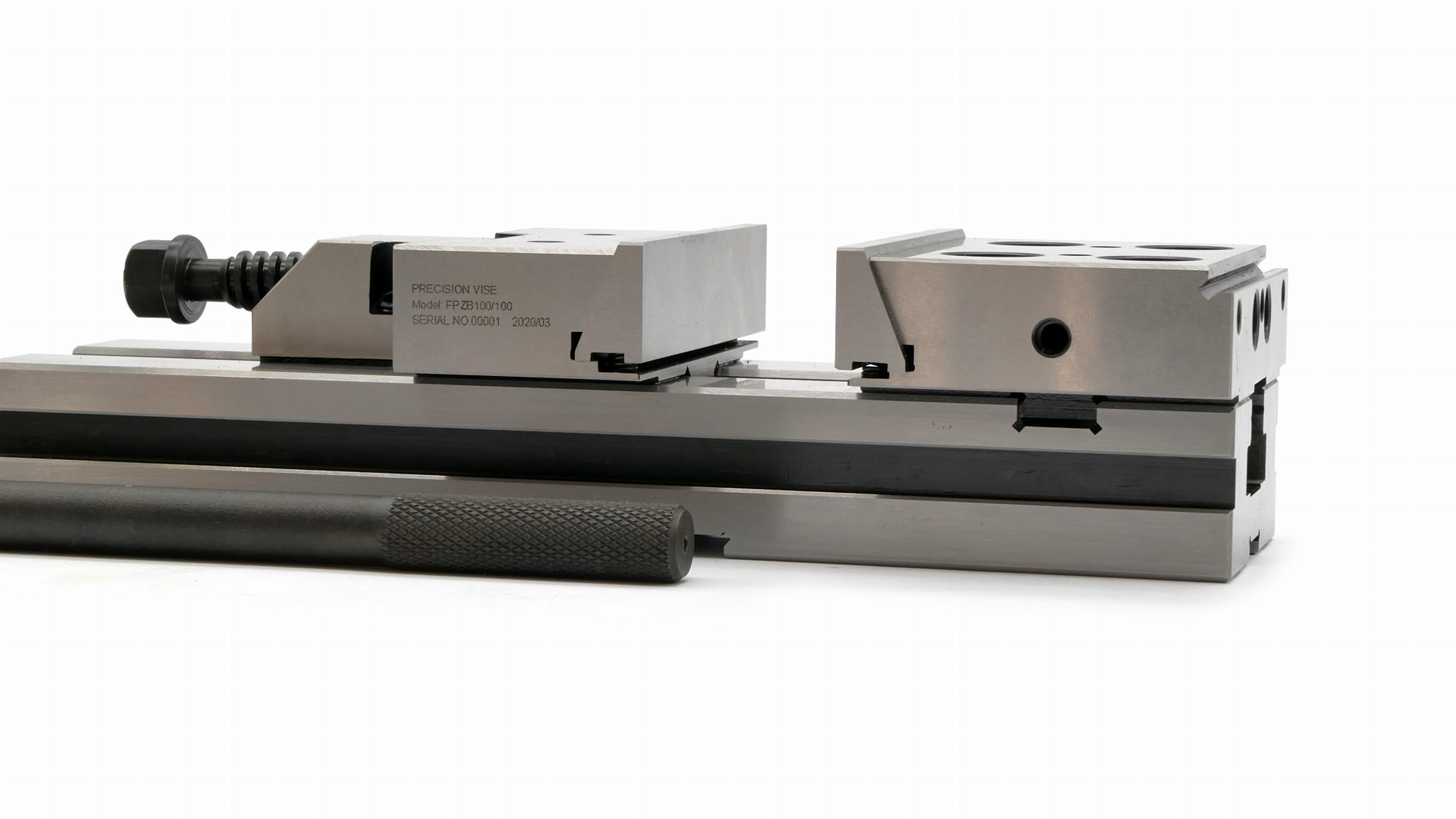

Możliwość obrócenia o 180° szczęki stałej ze stopniem 5 mm, dokręcanej na 4 śruby imbusowe.
Jakie kamienie powinienem dobrać do mojego imadła?
Dane techniczne
| Model | FPZB |
| Szerokość szczęki | 100 mm |
| Typ | maszynowe |
