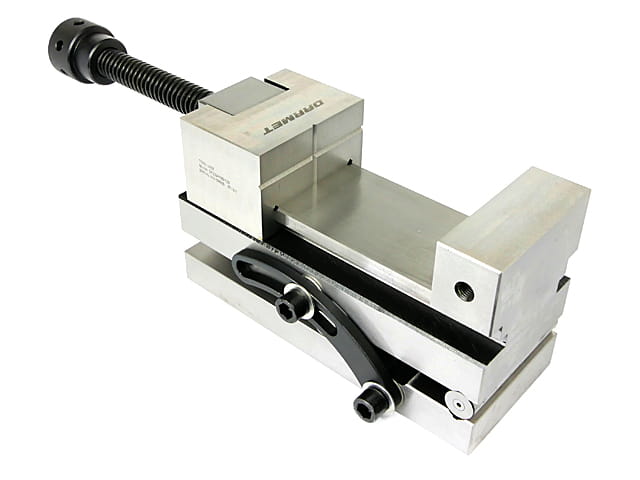

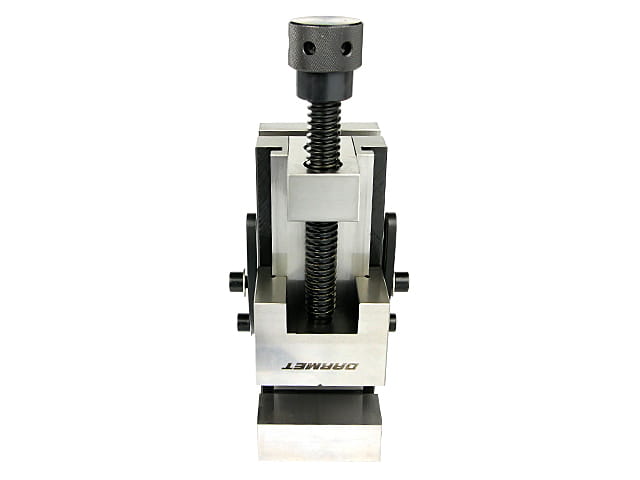

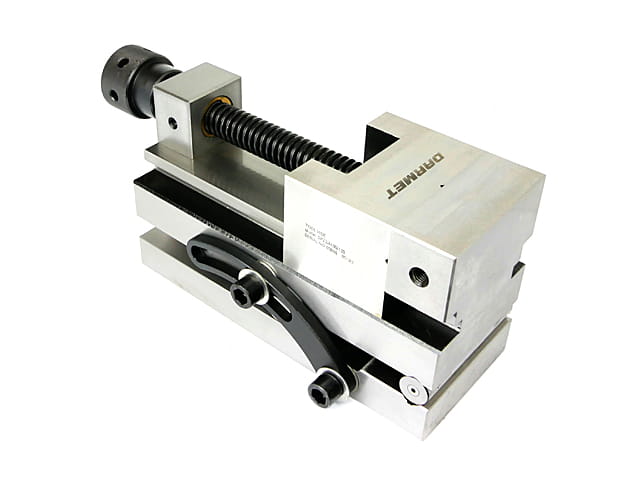

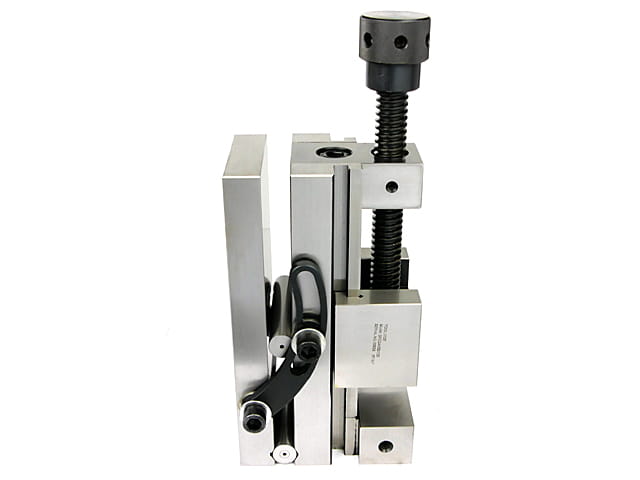

Imadło sinusowe kątowe precyzyjne szlifierskie 80x100 mm SPZSA DARMET

Dostępność: brak towaru

Cena brutto: 1 366,53 zł

zawiera 23% VAT, bez kosztów dostawy

Cena regularna:

1366.53

Najniższa cena z 30 dni przed obniżką:

Cena netto: 1 111,00 zł

bez 23% VAT i kosztów dostawy

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

Zyskujesz 136 pkt []

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: DM_IM_SPZSA_80_100

Opis

"Urządzenie zaciskowe do kątowego ustawiania półwyrobów przed ich późniejsza obróbką. Precyzyjne wartości otrzymujemy tylko i wyłącznie dzięki wysokiej jakości wykonania imadła, jak i szlifowanych płytek wzorcowych."

Informacje:

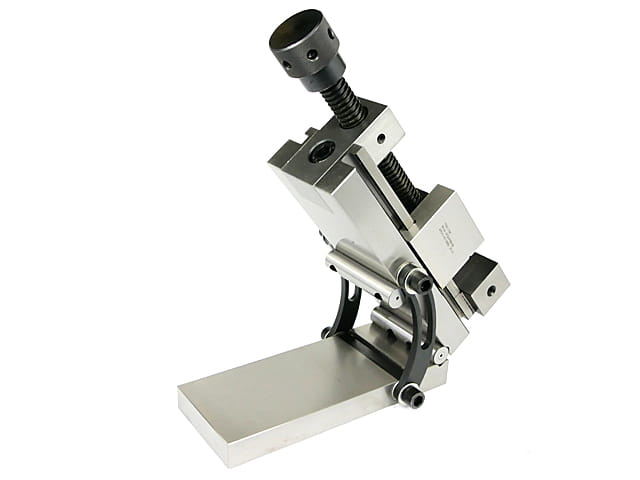

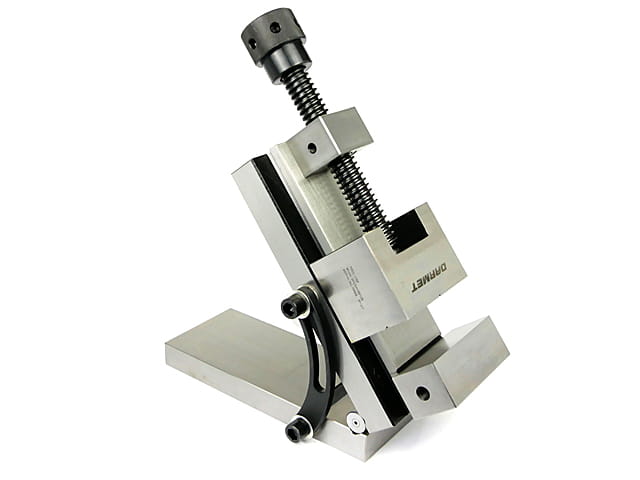

✔️Przyrząd zaciskowy do kątowego mocowania elementów w zakresie 0° - 45°.

✔️Główna i najważniejsza cecha imadła to sinusowe ustalanie wartości za pomocą płytek wzorcowych.

✔️Odpowiednie wartości otrzymujemy dzięki prawidłowo wykonanym elementom imadła, dopiero ich precyzja wykonania i odpowiednio szlifowane powierzchnie będą właściwie odzwierciedlać książkowe tolerancje.

✔️Urządzenie wykonano z wysokiej jakości stali stopowej o powierzchni roboczej utwardzonej do 58-62 HRC.

✔️Model SPZSA względem swoich odpowiedników wyróżnia standardowa śruba pociągowa, która wysuwa i chowa się równolegle względem szczęki ruchomej.

✔️Pryzmowa szczęka ruchoma, tj. posiadająca rowek pionowy i poziomy umożliwia zaciskanie wałków.

✔️Imadło to stosujemy podczas dokładnych i precyzyjnych prac obróbczych i pomiarowych na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym CNC i innych centrach obrabiających.

✔️Wszystkie zastosowane śruby mają uniwersalne gniazda imbusowe.

✔️Mocna podstawa umożliwia mocowanie imadła w innym urządzeniu mocującym, pamiętać należy tylko o prawidłowym jego montażu na stopniowych wkładkach szczękowych, czy za pomocą podkładek równoległych.

Specyfikacja:

IMADŁO PRECYZYJNE SINUSOWE SPZSA

Parametr	Wartość
S	80 mm
a_max	100 mm
h	40 mm
H	121 mm
L	200 mm
l₁	100±0,015 mm
Średnica wałków	ø18h6 mm
Waga	12 kg

Parametry dokładności:

IMADŁO PRECYZYJNE SINUSOWE 50MM, SPZSA50/65

Jak obliczyć i ustawić kąt nachylenia:

Dane:	Szukane:
c = 100mm α = 45° sin45° = 0,7071	a = ?
Rozwiązanie:
sinα = a/c a = csinα a = 1000,7071 a = 70,71[mm]

Dane:

Szukane:

c = 100mm

α = 45°

sin45° = 0,7071

a = ?

Rozwiązanie:

sinα = a/c

a = c*sinα

a = 100*0,7071

a = 70,71[mm]

Aby uzyskać kąt pochylenia 45° należy ułożyć stos płytek o wysokości 70,71 mm.

Przydatna może okazać się tabela wartości dla funkcji trygonometrycznej sinus.

Dane techniczne

Model	SPZSA
Szerokość szczęki	80 mm
Typ	szlifierskie

Bezpieczeństwo
