Imadło szybkozaciskowe precyzyjne sinusowe bezwrzecionowe szlifierskie 80x100 mm SPZSB DARMET

Dostępność: mała ilość

Wysyłka w: 24 godziny

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 990,15 zł

zawiera 23% VAT, bez kosztów dostawy

Cena regularna:

990.15

Najniższa cena z 30 dni przed obniżką:

Cena netto: 805,00 zł

bez 23% VAT i kosztów dostawy

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

Zyskujesz 99 pkt []

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: DM_IM_SPZSB_80_100

Opis

"Urządzenie zaciskowe do kątowego ustawiania półwyrobów przed ich późniejsza obróbką. Precyzyjne wartości otrzymujemy tylko i wyłącznie dzięki wysokiej jakości wykonania imadła, jak i szlifowanych płytek wzorcowych."

Informacje:

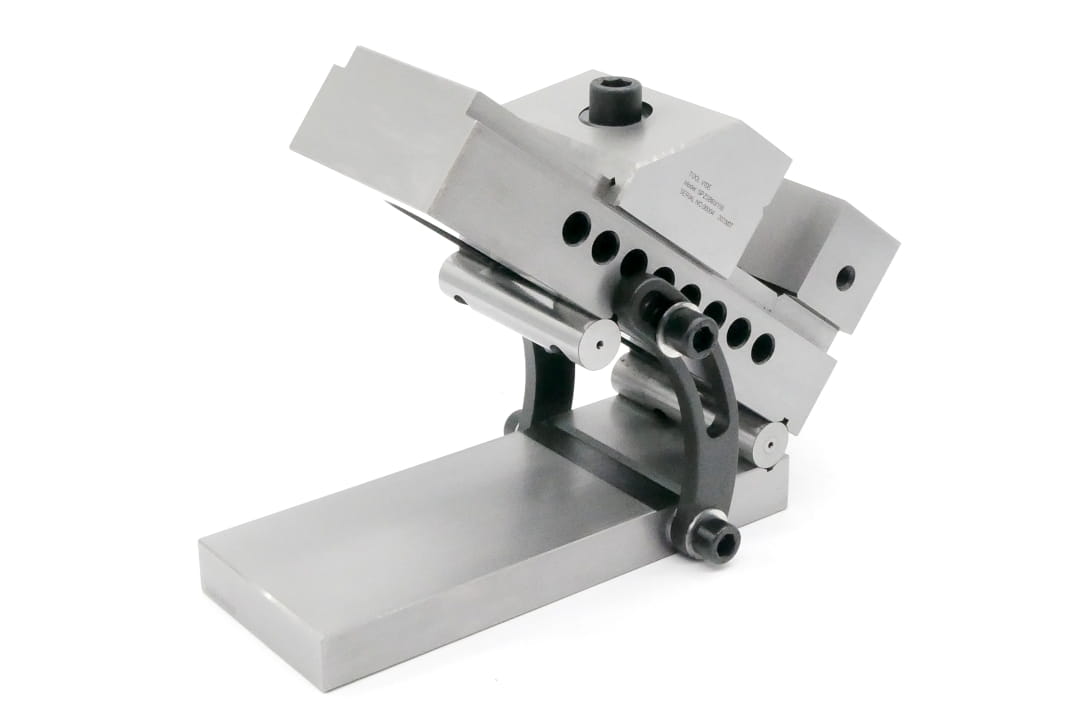

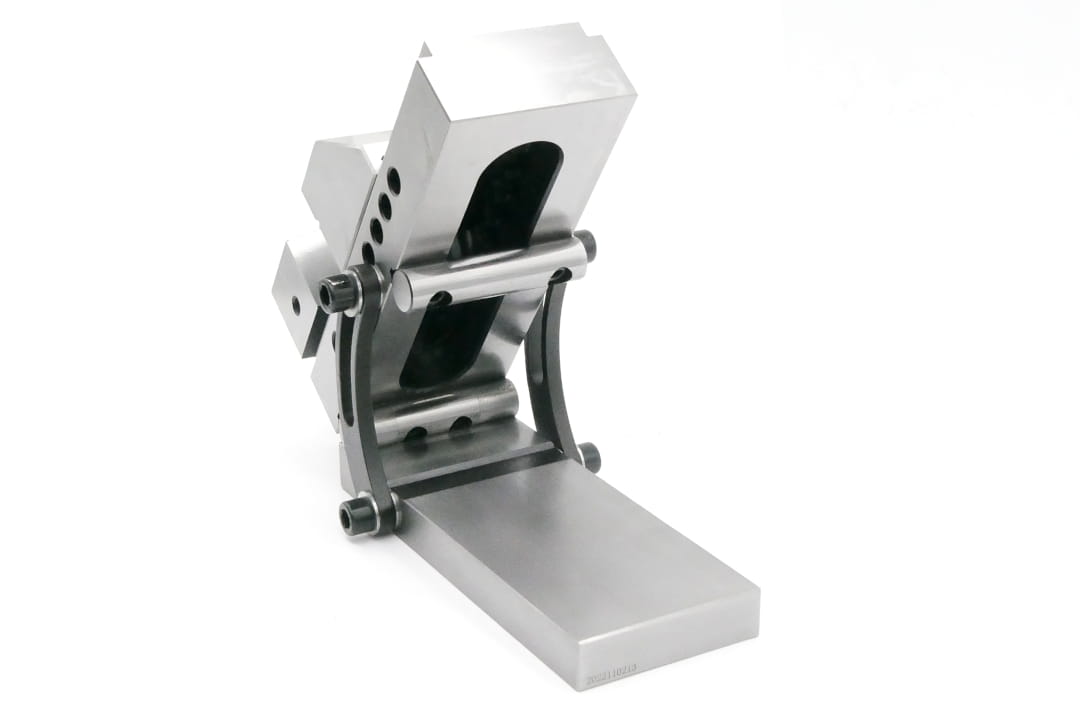

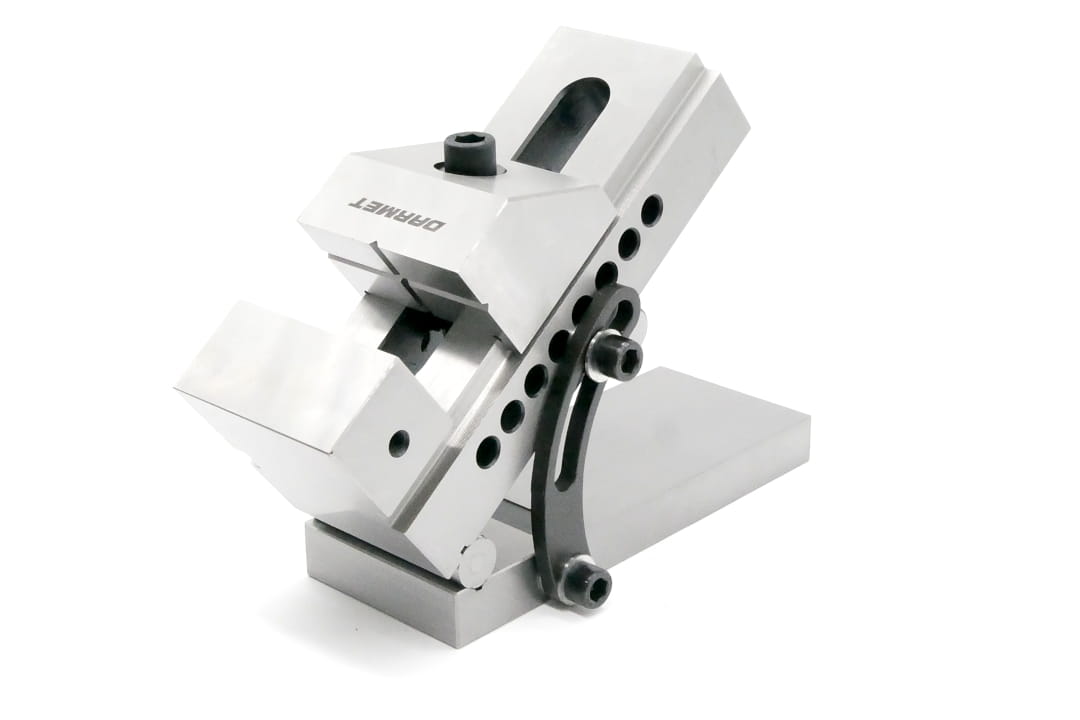

✔️Przyrząd zaciskowy do kątowego mocowania elementów w zakresie 0° - 45°.

✔️Główna i najważniejsza cecha imadła to sinusowe ustalanie wartości za pomocą płytek wzorcowych.

✔️Odpowiednie wartości otrzymujemy dzięki prawidłowo wykonanym elementom imadła, dopiero ich precyzja wykonania i odpowiednio szlifowane powierzchnie będą właściwie odzwierciedlać książkowe tolerancje.

✔️Urządzenie wykonano z wysokiej jakości stali stopowej o powierzchni roboczej utwardzonej do 58-62 HRC.

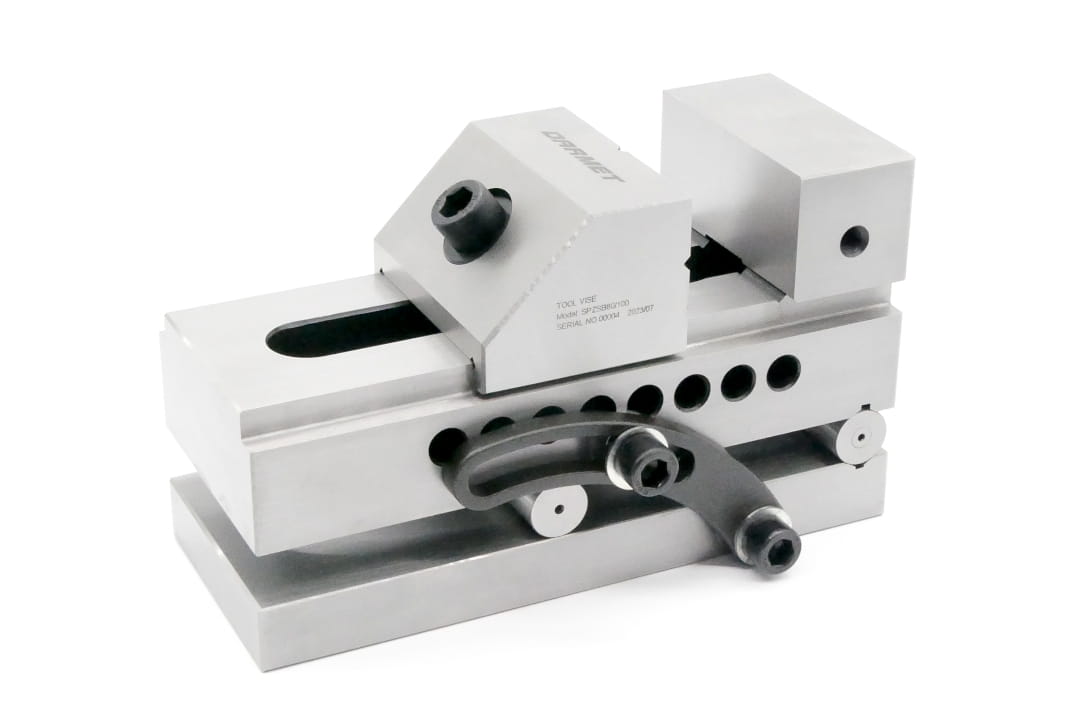

✔️Model SPZSB względem swoich odpowiedników wyróżnia bezwrzecionowy system szczęki ruchomej. Za blokadę szczęki odpowiada odpowiednio osadzona śruba, która zaciska się wewnątrz korpusu.

✔️Brak śruby pociągowej to również atut dla ograniczonej przestrzeni, której to imadło potrzebuje znacznie mniej, niż w przypadku zwykłego imadła ze śrubą, która wysuwa się równolegle wraz ze szczęką ruchomą.

✔️Pryzmowa szczęka ruchoma, tj. posiadająca rowek pionowy i poziomy umożliwia zaciskanie wałków.

✔️Imadło to stosujemy podczas dokładnych i precyzyjnych prac obróbczych i pomiarowych na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym CNC i innych centrach obrabiających.

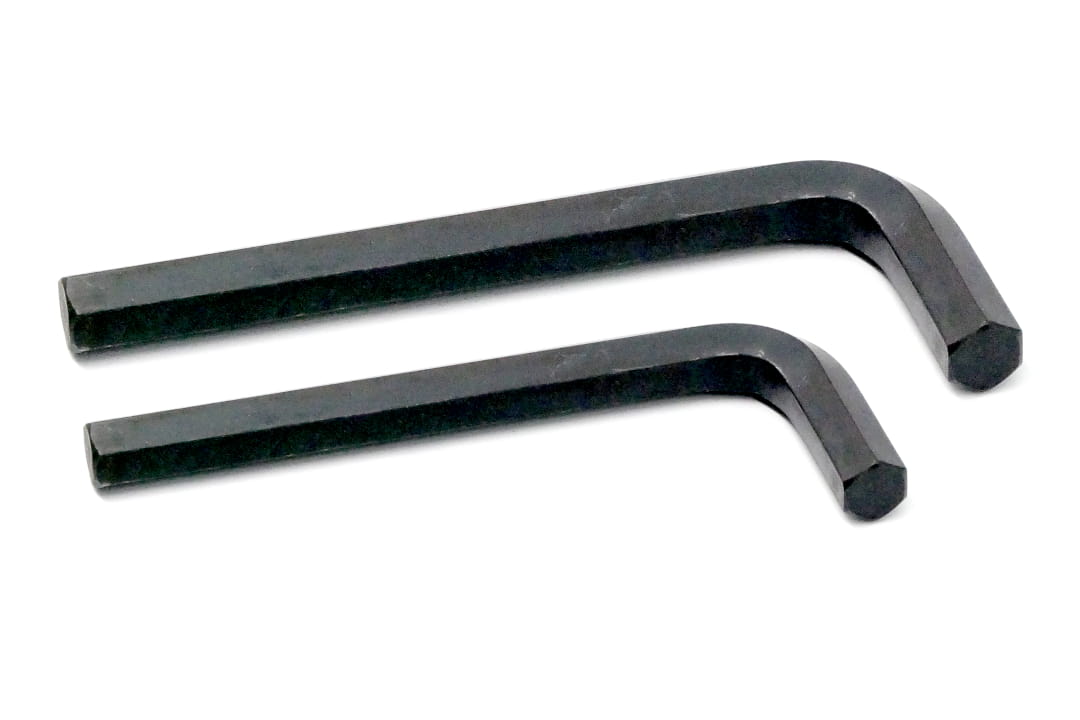

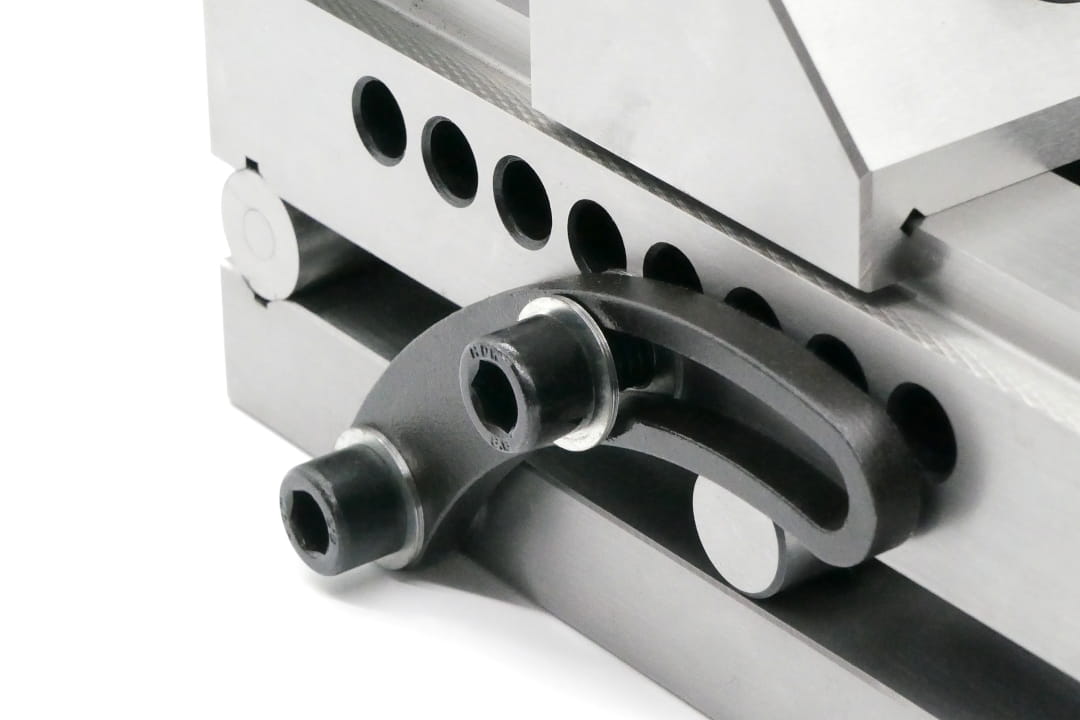

✔️Wszystkie zastosowane śruby mają uniwersalne gniazda imbusowe.

✔️Powierzchnia podstawy to 100% stal, co pozwala na bezpieczne i stabilne ustawianie narzędzia na stołach elektromagnetycznych.

✔️Mocna podstawa umożliwia również osadzanie imadła w innym urządzeniu mocującym, pamiętać należy tylko o prawidłowym jego montażu na stopniowych wkładkach szczękowych, czy za pomocą podkładek równoległych.

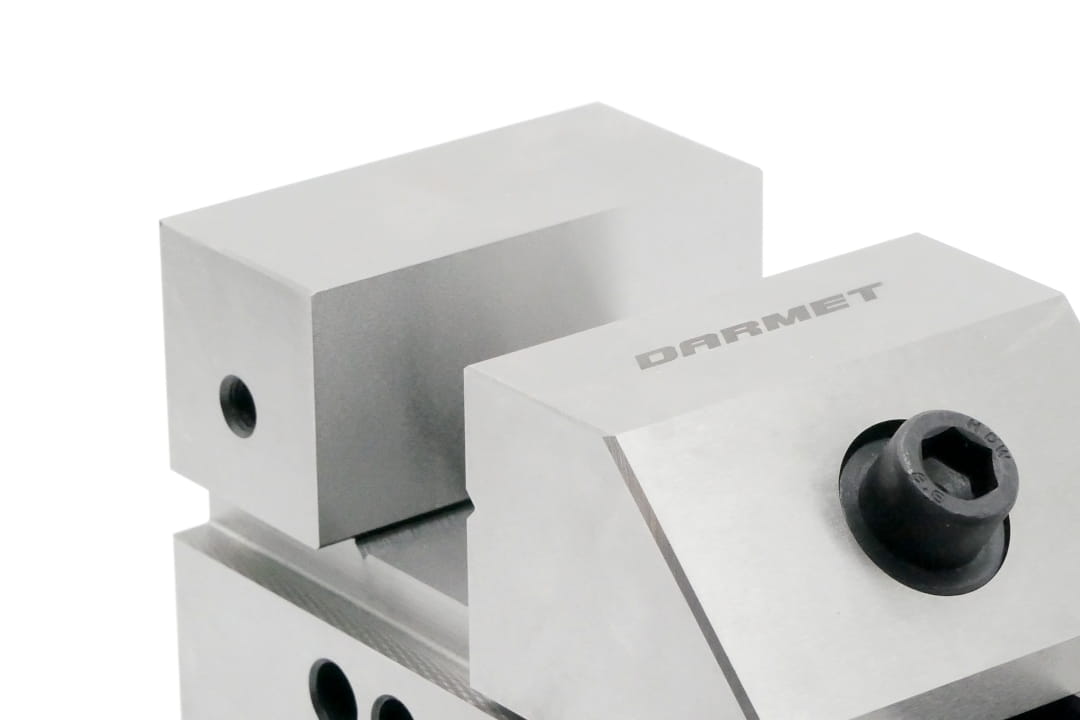

✔️Szczęka stała posiada gwintowane otwory do zamocowania zderzaków, które stabilizują pozycję osadzonych elementów.

Specyfikacja:

IMADŁO PRECYZYJNE SINUSOWE SPZSB

Parametr	Wartość
S	80 mm
a_max	100 mm
h	40 mm
H	117 mm
L	200 mm
l₁	100±0,015 mm
Średnica wałków	ø18h6 mm
Waga	10 kg

Parametry dokładności:

IMADŁO PRECYZYJNE SINUSOWE SPZSB

Jak obliczyć i ustawić kąt nachylenia:

Dane:	Szukane:
c = 100mm α = 45° sin45° = 0,7071	a = ?
Rozwiązanie:
sinα = a/c a = csinα a = 1000,7071 a = 70,71[mm]

Dane:

Szukane:

c = 100mm

α = 45°

sin45° = 0,7071

a = ?

Rozwiązanie:

sinα = a/c

a = c*sinα

a = 100*0,7071

a = 70,71[mm]

Aby uzyskać kąt pochylenia 45° należy ułożyć stos płytek o wysokości 70,71 mm.

Przydatna może okazać się tabela wartości dla funkcji trygonometrycznej sinus.
