Imadło precyzyjne modułowe rozdzielne 100 mm FPZ moduł III DARMET
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Informacje:

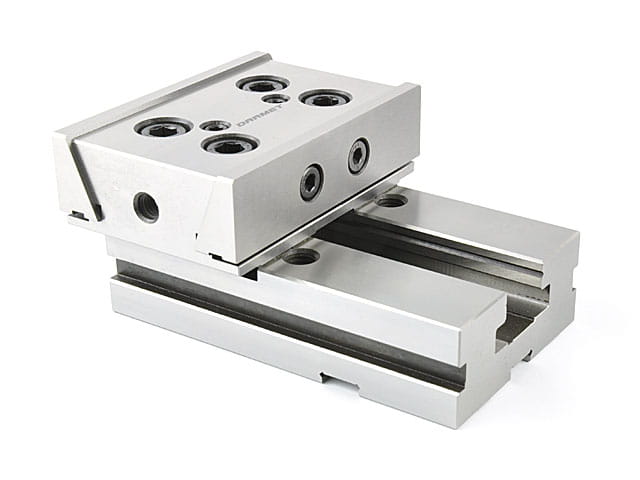

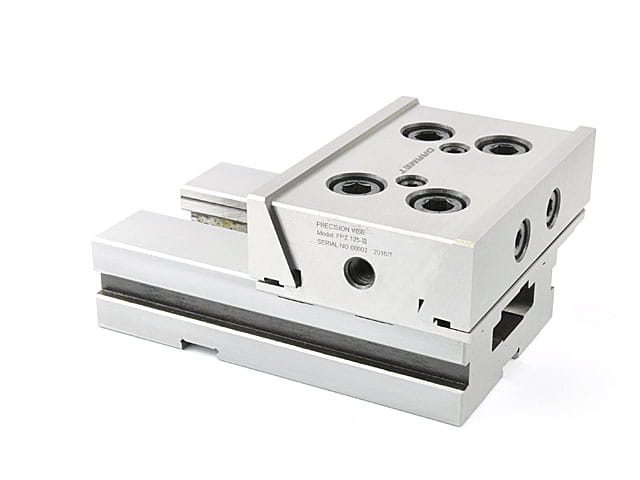

- Imadło maszynowe modułowe z numerem 3 wyposażone w pojedynczą szczękę stałą z wkładkami po obu stronach.
- Wysoka dokładność wykonania pozwala stosować imadła w zespole, aby ustawiać duże, nieforemne elementy. Maksymalna odchyłka podstawy ±0,01 mm.
- Po dwóch stron korpusu na całej jego długości znajdują się kanałki do mocowania imadła łapami dociskowymi.
- Wymienne wkładki szczękowe zapewniają uniwersalność pracy narzędziem mocującym, w zależności od zamocowanego modelu wkładki możliwe jest mocowanie odpowiednich elementów (nawet wałków).
- Na spodzie łoża znajdują się rowki pod kamienie ustalające do ustawienia narzędzia w stołach z rowkami teowymi.
- Precyzyjne urządzenie rozdzielne ze stali stopowej do stosowania w maszynach numerycznych do wszelakich operacji wymagających niemalże idealnych wymiarów.
- Specjalna konstrukcja gniazd od wkładek dociska detale do korpusu w dół.
- W zestawie znajdują się niezbędne akcesoria do umocowania i prawidłowej pracy imadła.
- Cała rodzina modeli imadeł maszynowych FPZ (FPZ, FPZB, FPZV, FPZD) pozwala razem pracować w zespole, aby ustawiać duże, nieforemne elementy.
- Kolejne moduły również dostępne w naszej ofercie:

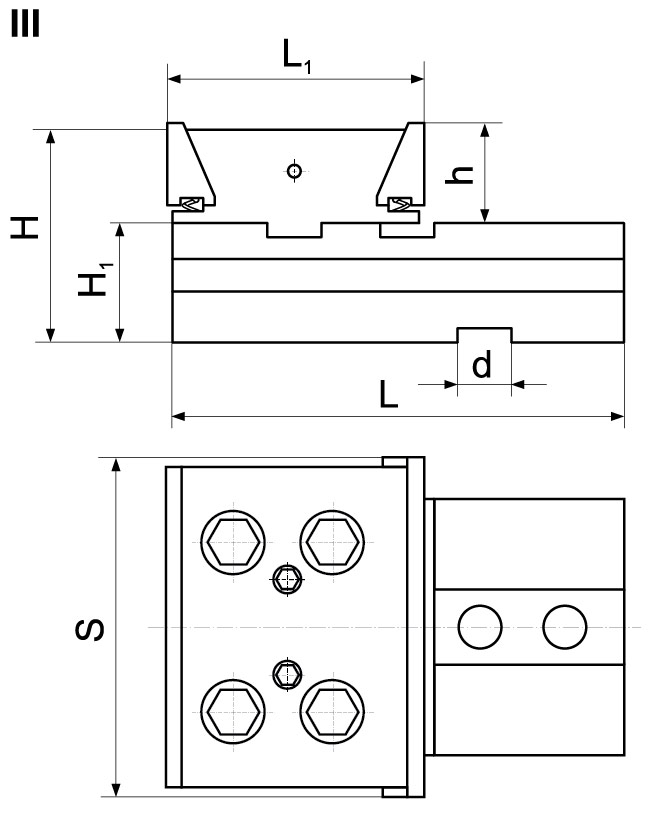

Specyfikacja:
| Parametr | Wartość |
|---|---|
| S | 100 mm |
| h | 30 mm |
| L | 140 mm |
| H | 63 mm |
| A | 75 mm |
| H1 | 35±0,01 mm |
| d | 16 mm |
| Waga | 5,2 kg |
Przykłady montażu zespołu imadeł:
Imadła modułowe DARMET pozwalają na idealne mocowanie nawet dużych przedmiotów obrabianych, wymagających najcięższego sprzętu korzystającego ze stołu obróbczego jako powierzchni. Imadła modułowe to idealne rozwiązanie dla różnorodnego zastosowania i doskonałe uzupełnienie lub alternatywa dla pojedynczych lub podwójnych imadeł. Konstrukcja wykonana z hartowanej i szlifowanej stali. Pozwala na maksymalną wydajność maszyny dzięki:
- zwiększonej mocy zacisku elementu obrabianego,
- całkowitej eliminacji wibracji,
- wyższej dokładności pracy.
Elementy modułowe są standardowymi częściami imadła: częścią ruchomą i częścią stałą, w rezultacie zapewniając, całkowicie niezależnie, zwiększoną wszechstronność użytkowania. Konstrukcja modułowa zapewnia szeroki zakres kombinacji ustawień i rozwiązań.
Dokładność imadła:
Jakie kamienie powinienem dobrać do mojego imadła?
Dane techniczne
| Model | FPZ |
| Szerokość szczęki | 100 mm |
| Typ | modułowe |
