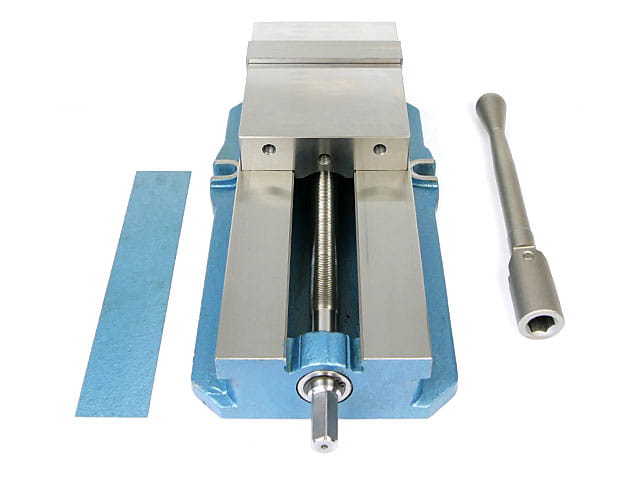

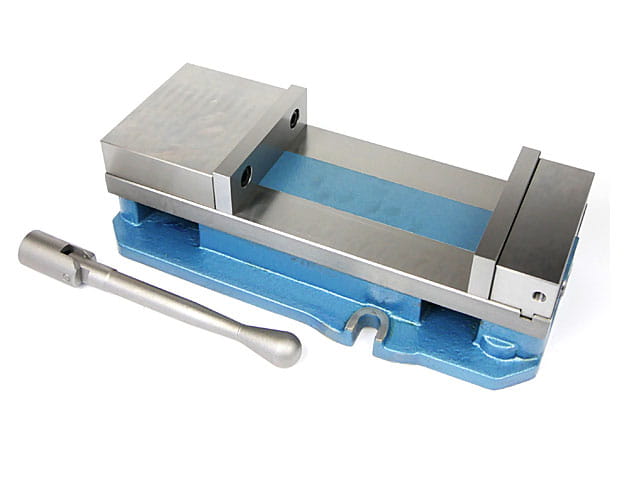

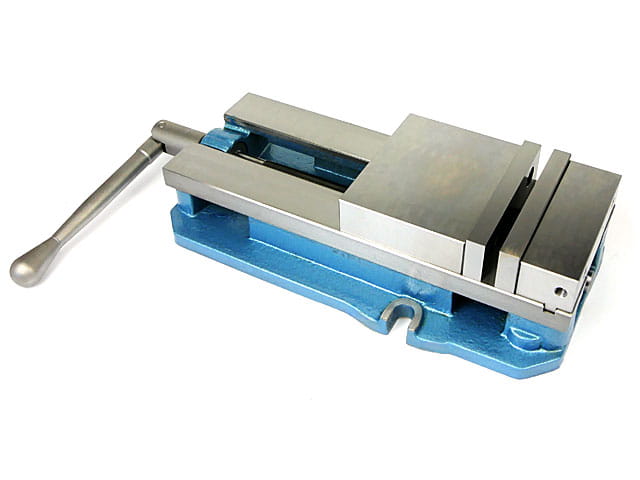

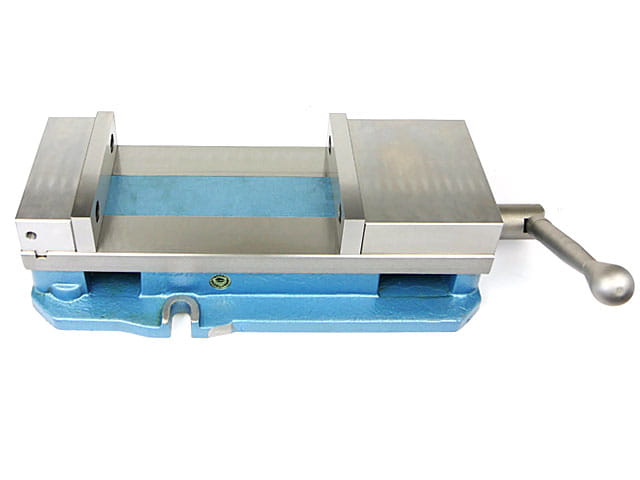

Imadło maszynowe z dociskiem szczęki, typ 6523-155 - BISON-BIAL
Dostępność:
duża ilość
Wysyłka w:
24 godziny
Cena brutto:
3 724,87 zł
zawiera 23% VAT, bez kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
Cena netto:
3 028,35 zł
bez 23% VAT i kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
towar niedostępny
dodaj do przechowalni
Opis
Informacje:
- Konstrukcja mechanizmu napędowego zapobiegająca podnoszeniu szczęki ruchomej podczas mocowania, powodująca docisk zamocowanego detalu do powierzchni bazowych imadła.
- Korpus imadła, szczęka ruchoma i obsada śruby pociągowej wykonane z wysokiej jakości żeliwa sferoidalnego (Rm>600MPa).
- Szczęka stała wykonana ze stali konstrukcyjnej wysokiej jakości.
- Śruba pociągowa ze stali stopowej, ulepszana cieplnie na całej długości, dająca gwarancję długiej żywotności mechanizmu zaciskowego.
- Wymienne stalowe wkładki szczękowe, hartowane indukcyjnie i szlifowane.
- Możliwość zamocowania wkładek szczękowych w 4 różnych wariantach, zwiększająca dodatkowo zakres mocowania przedmiotów obrabianych.
- Wykonane dodatkowe powierzchnie bazowe na górnej powierzchni szczęki stałej i ruchomej, zwiększające możliwość mocowania różnych detali.
- Zastosowanie łożyska oporowego zwiększa sprawność mechanizmu mocującego.
- Imadło przeznaczone do wszelkiego rodzaju prac frezarskich, szlifierskich, wiertarskich itp. , wymagających wysokiej dokładności i pewności mocowania.
- Ze względu na możliwość mocowania długich przedmiotów idealne do pracy w narzędziowniach.
- Osłona chroni przed dostaniem się zanieczyszczeń między zwoje śruby.

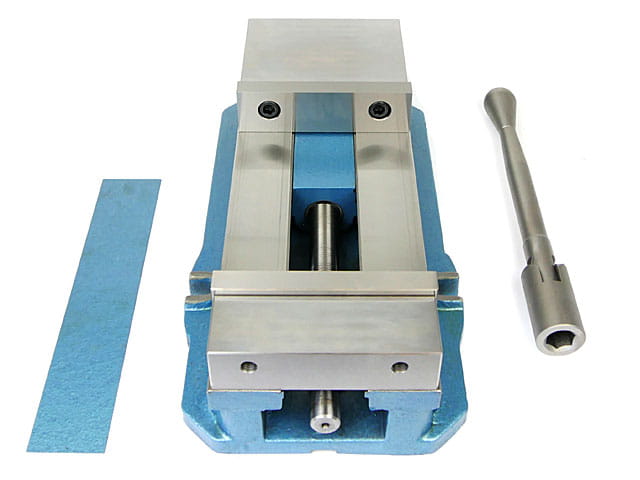

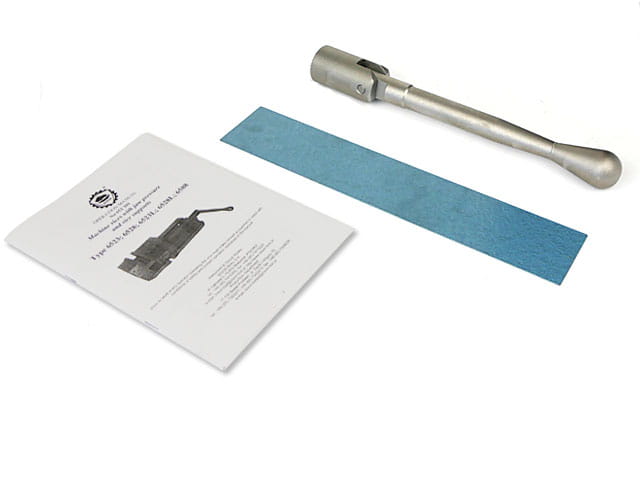

- Wyposażenie: korba, wpusty ustalające, osłona.

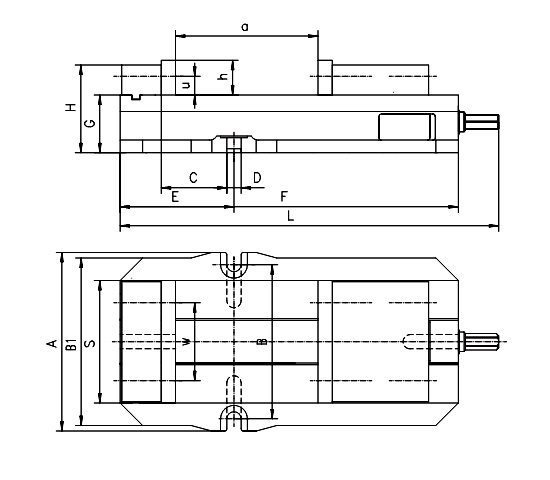

Specyfikacja techniczna:
| Parametr | Wartość |
|---|---|
| S | 155 mm |
| A | 226 mm |
| B | 195 mm |
| B1 | 212 mm |
| C | 83 mm |
| D (H7) | 18 mm |
| E | 144 mm |
| F | 428 mm |
| G ±0,013 | 73,025 mm |
| H -0,08 | 111 mm |
| L | 479 mm |
| a | 224 mm |
| h | 44 mm |
| u | 23,8 mm |
| w | 98,4 mm |
| Max. siła mocowania | 4500 daN |
| Waga | 34,2 kg |
