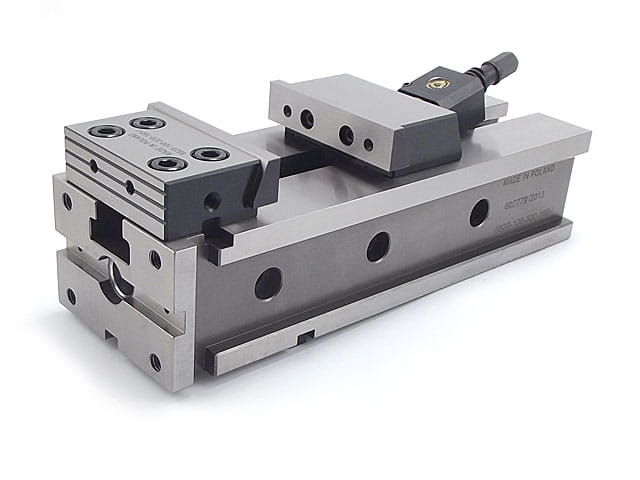

Imadło maszynowe kompaktowe precyzyjne 150 mm | typ 6820-150-425-205 - BISON-BIAL

Dostępność: brak towaru
Cena brutto: 12 528,17 zł 12528.17
Cena netto: 10 185,50 zł
ilość szt.
Zyskujesz 1 252 pkt [?]

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: BISON-BIAL
Kod produktu: BIS_326820030200
Pin It

Opis

Informacje:

  • Wysoka sztywność korpusu.
  • Wysoka powtarzalność pozycjonowania przedmiotów mocowanych.
  • Szczęka stała odwracalna.

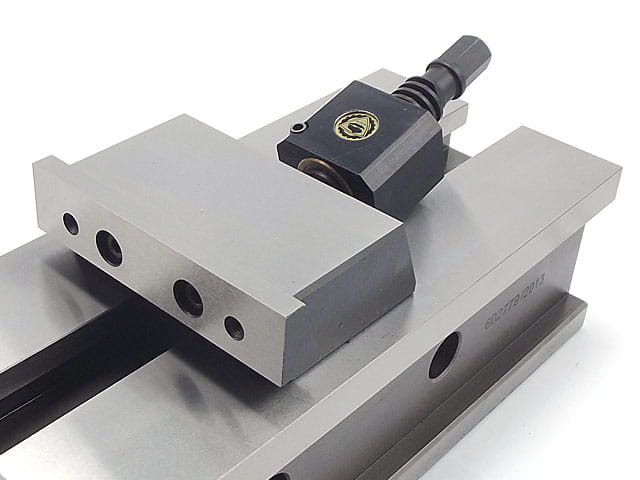

  • Szczęka ruchoma szybko przestawna, samonastawna (pływająca).
  • Możliwość stosowania zamiennych wkładek szczękowych:
  • Możliwość stosowania zamiennych wkładek szczękowych.
  • Możliwość ustawienia imadła na podstawie obrotowej.
  • Wykonane z wysokogatunkowej stali stopowej, stabilizowane i hartowane (58-62 HRC).
  • Możliwośc bezpośredniego łączenia imadeł w zestawy.
  • Możliwość pracy w pozycji pionowej bez konieczności stosowania palety.
  • Możliwość ustawienia imadła na powierzchniach bocznych korpusu.
  • Przeznaczone do precyzyjnych prac frezarskich i szlifierskich, ma szerokie zastosowanie do obrabiarek CNC i standardowych, do pracy w zespołach, na paletach i pojedynczo.

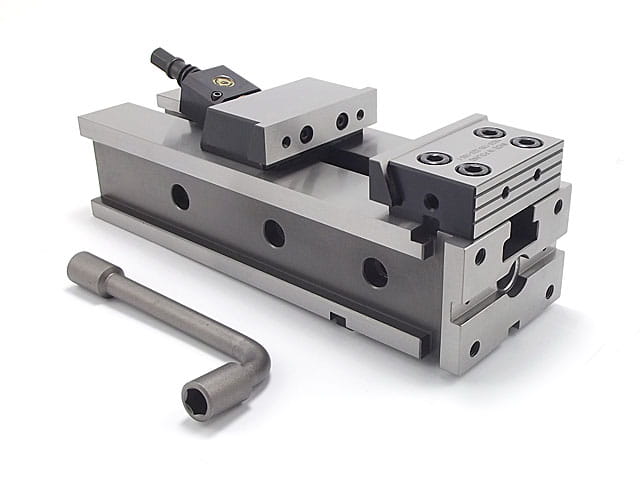

  • Wyposażenie standardowe: klucz, wpusty ustalające, łapy imadła, płytka prowadząca wahliwa.

Specyfikacja:

imadlo_maszynowe_kompaktowe_precyzyjne_6820_rysunek_techniczny

Parametr Wartość
S 150 mm
A 170 mm
a 205 mm
B-0,02 110 mm
C 18 mm
H 160 mm
h 50 mm
K (H7) 20 mm
L max. 515 mm
L 425 mm
L1 -0,02 55 mm
L2 ±0,02 23 mm
L3 ±0,1 17,5 mm
L4 ±0,1 75 mm
L5 ±0,1 17,5 mm
L6 ±0,1 135 mm
M M12
Max. siła mocowania 4100 daN
Waga 63,4 kg
