Imadło maszynowe kompaktowe precyzyjne 100 mm | typ 6820-100-320-160 - BISON-BIAL
Dostępność:
brak towaru
Opis
Informacje:
- Wysoka sztywność korpusu.
- Możliwość stosowania zamiennych wkładek szczękowych:
- wkładki szczękowe gładkie komplet 100 mm
- wkładki szczękowe ze stopniem komplet 100 mm
- wkładki szczękowe pryzmowe komplet 100 mm
- wkładki szczękowe z nacięciami komplet 100 mm
- Wysoka powtarzalność pozycjonowania przedmiotów mocowanych.
- Szczęka stała odwracalna.
- Szczęka ruchoma szybko przestawna, samonastawna (pływająca).
- Możliwość stosowania zamiennych wkładek szczękowych.
- Możliwość ustawienia imadła na podstawie obrotowej.
- Wykonane z wysokogatunkowej stali stopowej, stabilizowane i hartowane (58-62 HRC).
- Możliwość bezpośredniego łączenia imadeł w zestawy.
- Możliwość pracy w pozycji pionowej bez konieczności stosowania palety.
- Możliwość ustawienia imadła na powierzchniach bocznych korpusu.
- Przeznaczone do precyzyjnych prac frezarskich i szlifierskich, ma szerokie zastosowanie do obrabiarek CNC i standardowych, do pracy w zespołach, na paletach i pojedynczo.
- Wyposażenie standardowe: klucz, wpusty ustalające, łapy imadła, płytka prowadząca wahliwa.
Specyfikacja:

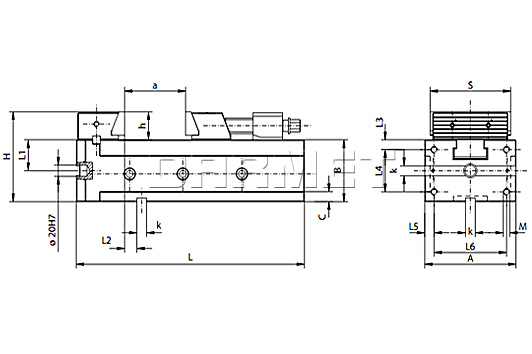

| Parametr | Wartość |
|---|---|
| S | 100 mm |
| A | 110 mm |
| a | 160 mm |
| B-0,02 | 75 mm |
| C | 13 mm |
| H | 105 mm |
| h | 30 mm |
| K (H7) | 12 mm |
| L max. | 390 mm |
| L | 320 mm |
| L1 -0,02 | 37,5 mm |
| L2 ±0,02 | 14 mm |
| L3 ±0,1 | 10 mm |
| L4 ±0,1 | 55 mm |
| L5 ±0,1 | 15 mm |
| L6 ±0,1 | 80 mm |
| M | M10 |
| Max. siła mocowania | 2000 daN |
| Waga | 19,2 kg |
