Głowica gwintująca, gwint M3 - M12, Morse 4 (GGZ)
Opis
Właściwości i zastosowanie:
- Głowica do gwintowania składa się z oprawki do gwintowania i wkładek szybkowymiennych
- W uchwycie zaciskowym znajduje się urządzenie do kompensacji osiowej
- Szybkowymienne wkładki wyposażone są w sprzęgło przeciążeniowe (w celu zapobiegania złamaniu się gwintownika)
- Stosowana podczas seryjnej pracy na wiertarkach, tokarkach, frezarkach, obrabiarkach ze sterowaniem numerycznym
Dane techniczne:
Parametr | Wartość | Jedn. |
---|---|---|
Chwyt na stożek Morse'a | 4 | |
Zakres gwintu | M3 - M12 | |
D | 46 | mm |
D1 | 31,267 | mm |
d2 | 19 | mm |
L | 216 | mm |
L1 | 117,5 | mm |
Moment obrotowy | 25 | Nm |
Waga | 3,7 | kg |

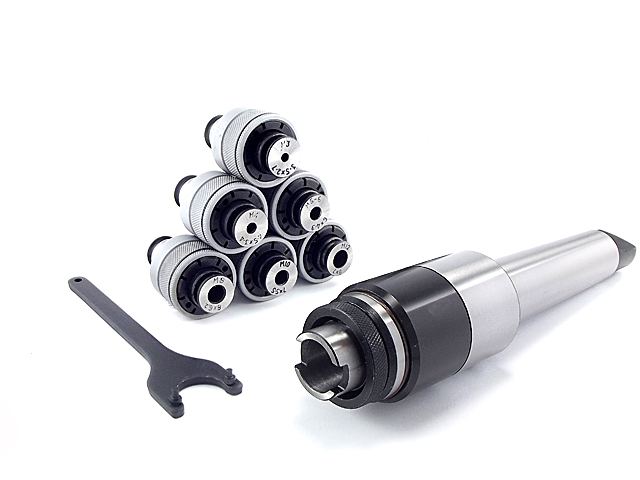

Wyposażenie:
Oprawka do gwintowania | 1 szt. |
Klucz | 1 szt. |
Wkładki szybkowymienne (gwint - d3 x a) | M3 - 3,5x2,7 |
M4 - 4,5x3,4 | |
M5-6 - 6x4,9 | |
M8 - 8x6,2 | |
M10 - 10x8 | |
M12 - 9x7 |
