Głowica gwintująca, gwint M12 - M24, Morse 2 (GGZ)
Opis
Właściwości i zastosowanie:
- Głowica do gwintowania składa się z oprawki do gwintowania i wkładek szybkowymiennych
- W uchwycie zaciskowym znajduje się urządzenie do kompensacji osiowej
- Szybkowymienne wkładki wyposażone są w sprzęgło przeciążeniowe (w celu zapobiegania złamaniu się gwintownika)
- Stosowana podczas seryjnej pracy na wiertarkach, tokarkach, frezarkach, obrabiarkach ze sterowaniem numerycznym
Dane techniczne:
Parametr | Wartość | Jedn. |
---|---|---|
Chwyt na stożek Morse'a | 2 | |
Zakres gwintu | M12 - M24 | |
D | 66 | mm |
D1 | 17,780 | mm |
d2 | 30 | mm |
L | - | mm |
L1 | - | mm |
Moment obrotowy | 150 | Nm |
Waga | 7,5 | kg |

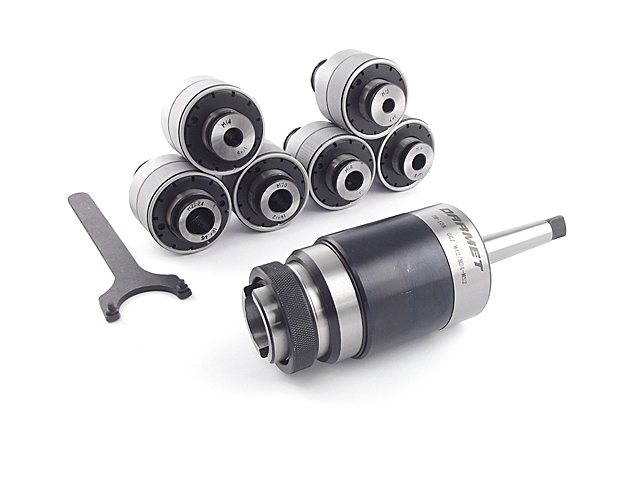

Wyposażenie:
Oprawka do gwintowania | 1 szt. |
Klucz | 1 szt. |
Wkładki szybkowymienne (gwint - d3 x a) | M12 - 9x7 |
M14 - 11x9 | |
M16 - 12x9 | |
M18 - 14x11 | |
M20 - 16x12 | |
M22-24 - 18x14,5 |
