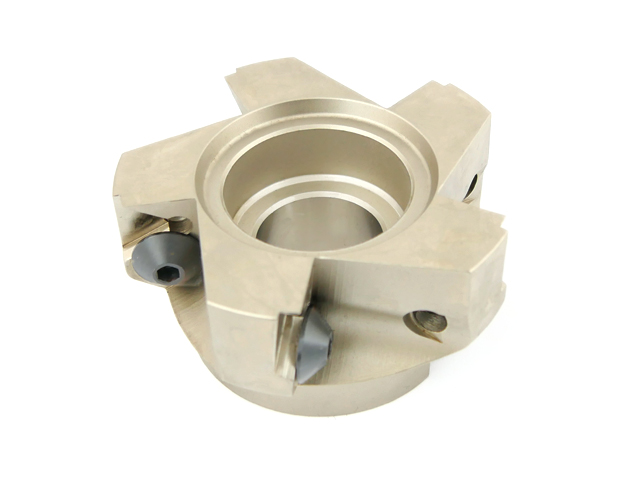

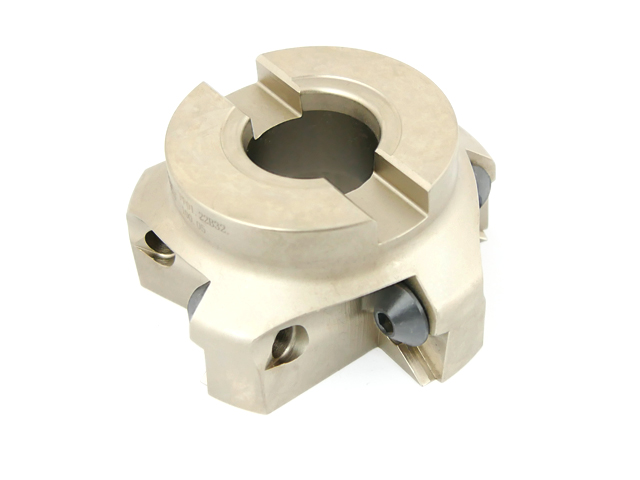

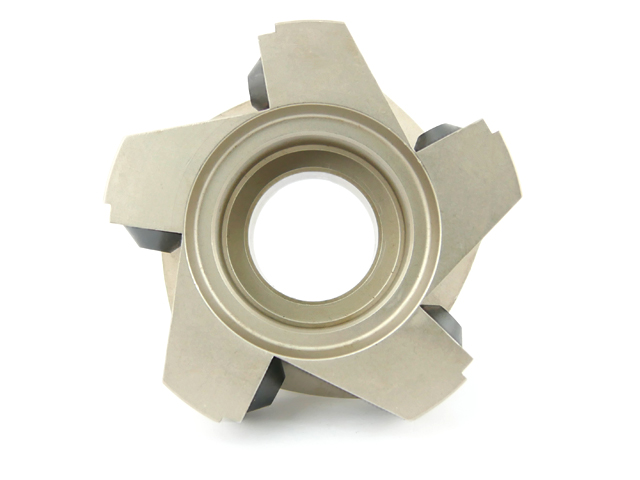

Frez składany nasadzany 100 mm, walcowo-czołowy | 5-ostrzowy, TPKN, TPKR (FA90TP22)
Opis
Właściwości i zastosowanie:
- Frez składany nasadzany walcowo-czołowy.
- Głowica frezarska na wymienne płytki wieloostrzowe, dzięki którym możliwa jest obróbka w różnych materiałach, w zależności od zamocowanych ostrzy.
- Płytki skrawające z 3 krawędziami tnącymi: TPKN 2204, TPKR 2204.
- Głowicę dokręcamy śrubą krzyżową w trzpieniu frezarskim o średnicy 32 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Ostrza sprzedajemy oddzielnie na pojedyncze sztuki.
- W zestawie: głowica frezarska oraz klucz.
Dane techniczne:
Parametr | Wartość | Jedn. |
---|---|---|
Symbol | FA90TP22-100-32B05 | |
D | 100 | mm |
D2 | 70 | mm |
d | 32 | mm |
apmax | 15 | mm |
H | 50 | mm |
Ilość płytek | 5 | mm |
Części zamienne:
Płytki wymienne | Śruba zaciskowa | Klucz Imbus | Śruba trzpienia | Klucz krzyżowy |
---|---|---|---|---|
TPKN 2204, TPKR 2204 | SGM8x18 | WR04S | M16 DM-238 00210-5 | 00208-5 |
Dane techniczne
Typ | nasadzany walcowo-czołowy |
Liczba ostrzy | 5 |
Średnica freza | 100 mm |
Płytka do frezowania | TPKN |
Kąt przystawienia płytki | 90° |
Średnica chwytu | 32 mm |
