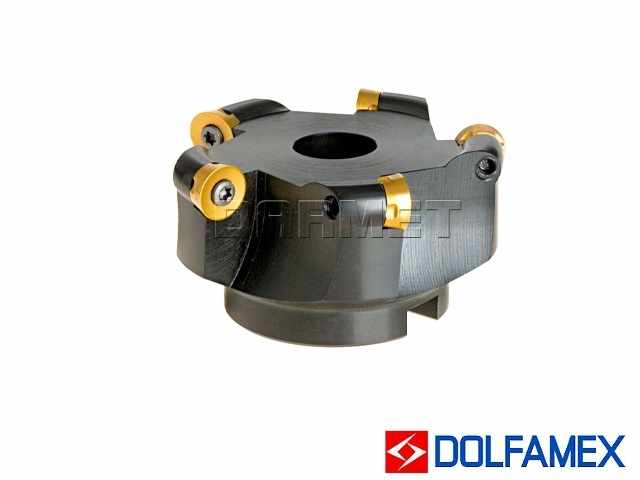

Frez składany nasadzany 100 mm czołowy | 7-ostrzowy - 220.299-100 - DOLFAMEX
Opis
Właściwości i zastosowanie:
- Frez składany nasadzany czołowy.
- System mocowania płytek: S.
- Głowica frezarska dokręcana śrubą imbusową w trzpieniu frezarskim ze średnicą mocowania 32 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Płytki skrawające nie wchodzą w skład wyposażenia, sprzedawane są oddzielnie na pojedyncze sztuki.
- Typ mocowanej płytki: RP..1204...
Dane techniczne:
Parametr | Wartość | Jedn. |
---|---|---|
Symbol | 220.299 - 100 | |
D | 100 | mm |
D1 | 112 | mm |
d | 32 | mm |
H | 50 | mm |
h | 32 | mm |
B | 14,4 | mm |
c | 8 | mm |
a | 6 | mm |
z (liczba ostrzy) | 7 |
Części zamienne:
Płytki wymienne | Śruba zaciskowa | Klucz Torx | Śruba trzpienia | Klucz 6-kątny |
---|---|---|---|---|
RP..1204.. | C14 - M4 x 10,5 | T15 - 2 typ 5 | - | - |
Dane techniczne
Typ | nasadzany czołowy |
Liczba ostrzy | 7 |
Średnica freza | 100 mm |
Płytka do frezowania | RPMX |
Kąt przystawienia płytki | płytka okrągła |
Średnica chwytu | 32 mm |
