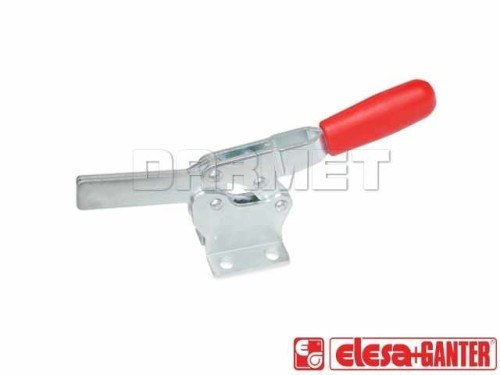

Dociskacz poziomy z przylgą poziomą GN 820-25-M - ELESA+GANTER
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Właściwości i zastosowanie:
- Dociskacz poziomy z przylgą poziomą
- Wykonanie M: rozwidlone ramię z dwoma przesuwnymi nakładkami
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Tuleje przegubów: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Specjalną cechą dociskacza poziomego GN 820 jest niski profil w pozycji zamkniętej
- Zaprojektowane specjalnie tak, aby uchronić palce operatora przed przytrzaśnięciem
- W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne
Dane techniczne:
| Parametr | Watrość | Jedn. | ![]() |
|---|---|---|---|
| a | 10 | mm | |
| b1 | 24 | mm | |
| b2 | 24.5 | mm | |
| b3 | 4.3 | mm | |
| d1 | M4 | ||
| d2 | 4.3 | mm | |
| h1 ≈ | 23 | mm | |
| h2 | 12 | mm | |
| h3 | 7 | mm | |
| h4 | 15 | mm | |
| l1 ≈ | 68 | mm | |
| l2 ≈ | 43 | mm | |
| l3 ≈ | 20 | mm | |
| l4 ≈ max. | - | mm | |
| m1 | 15 | mm | |
| m2 | 16 | mm | |
| r ≈ | 24.5 | mm | |
| s1 | 1.2 | mm | |
| s2 | - | mm | |
| Siła przytrzymania | 400 | N | |
| Waga | 25 | g |
Dane techniczne
| Szerokość rowka [mm] | 10 |
| Siła | 400 N |
| Gwint | M4 |
| Materiał wykonania | stal |
