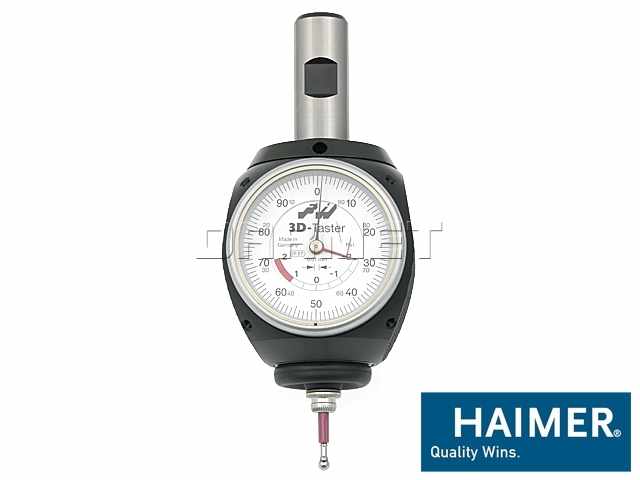

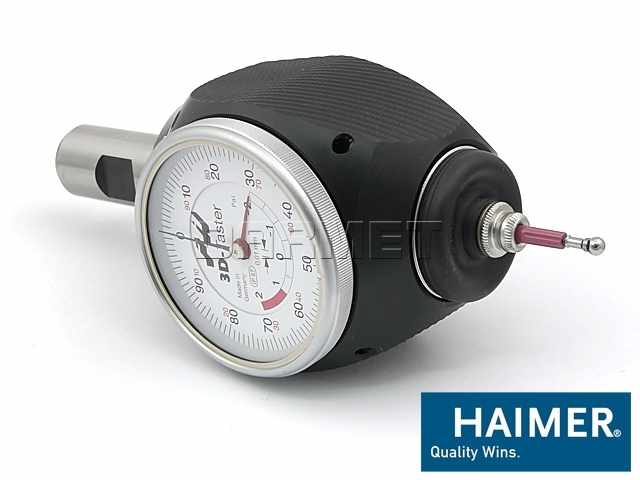

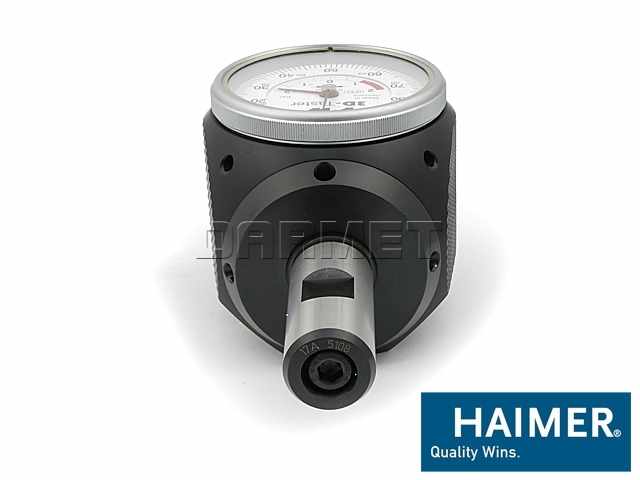

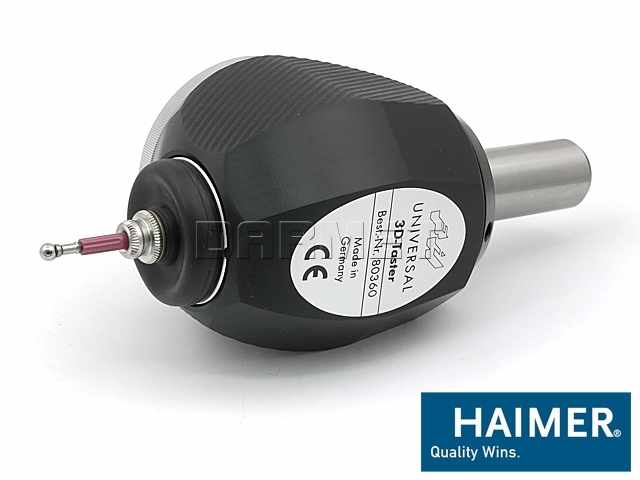

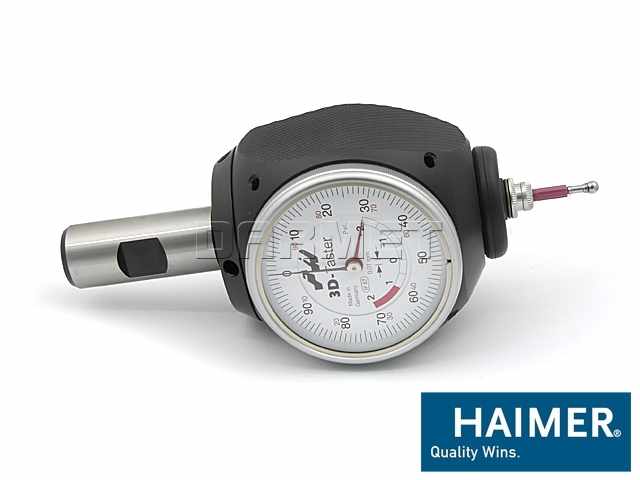

Czujnik zegarowy 3D | uniwersalny IP67 | chwyt fi 20 mm - Haimer (80.360.00.FHN)
Dostępność:
średnia ilość
Wysyłka w:
24 godziny
Opis
Informacje:
- Uniwersalny czujnik 3D jest precyzyjnym przyrządem pomiarowym, który może być stosowany do ustawiania frezarek i elektrodrążarek.
- Szybkie i dokładne ustalenie położenia wrzeciona frezarki w stosunku do obrabianego detalu lub zacisku mocującego.
- Możliwość dojazdu końcówką pomiarową czujnika w 3 osiach: X, Y, Z.
- Chwyt walcowy Ø20 (1).
- Stopień ochrony IP67.
- Wymienny trzpień pomiarowy (7).
- Dzięki zastosowaniu czujnika Haimer 3D wzrasta wydajność, skraca się czas przygotowawczo - zakończeniowy, redukowane są koszty, odciążeni są operatorzy.
- Pomiary: kątowy, wysokości, długości, środka otworu.
- W zestawie instrukcja obsługi w języku polskim.
- Szybki pomiar narzędzi i ustawienie offsetów z użyciem czujnika 3D.
Specyfikacja:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Długość bez uchwytu (L) | 113 | mm |
| Długość chwytu (Ls) | 49 | mm |
| Szerokość (B) | 83 | mm |
| Chwyt (D) | Ø20 | mm |
| Średnica kulki stalowej pomiarowej (d) | 4 | mm |
| Głębokość (T) | 25 | mm |
| Waga | 0,9 | kg |
Legenda:
- Chwyt (1)
- Śruba regulacyjna (2)
- Skalowany pierścień (3)
- Skala (4)
- Obudowa (5)
- Mieszek ochronny (6)
- Trzpień pomiarowy (7)
- Stalowa kulka pomiarowa (8)
Dostępności są informacyjne na podstawie danych z firmy HAIMER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
Dane techniczne
| Chwyt | 12 mm |
| Skala | 0 - 100 |
| Podziałka | 0,01 mm |
| Typ | zegarowy |
| Poziom ochrony | IP 67 |
