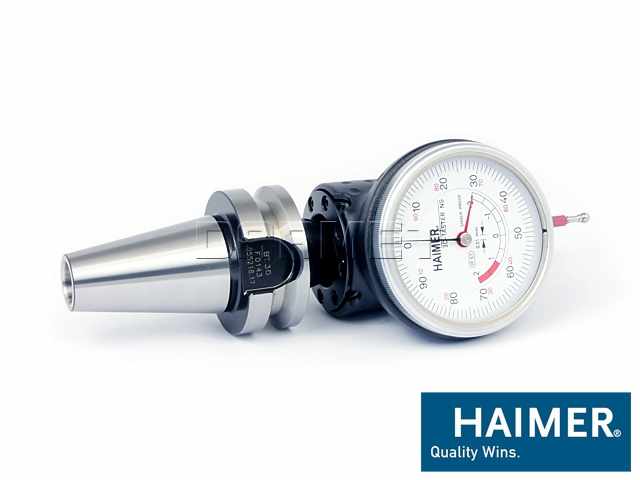

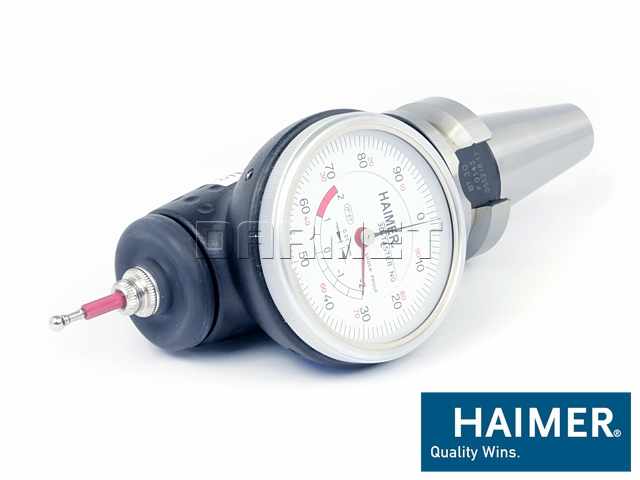

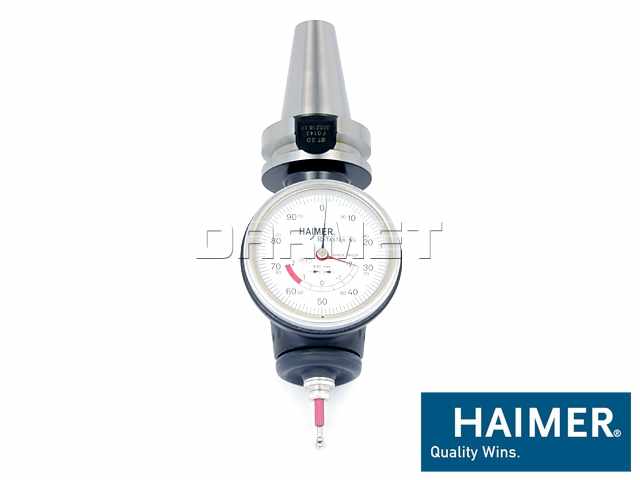

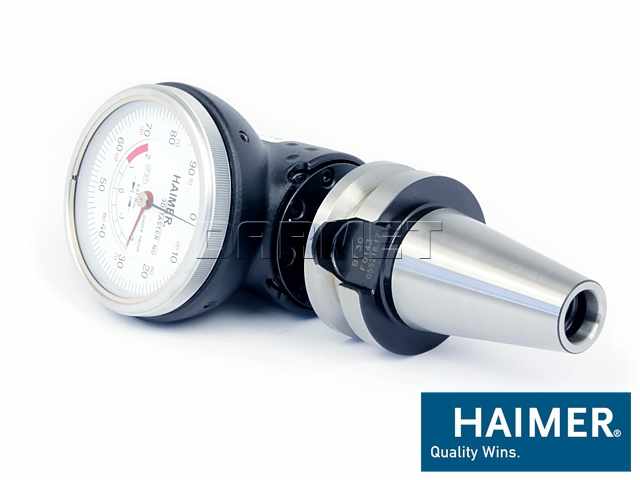

Czujnik zegarowy 3D | uniwersalny | chwyt BT30 - HAIMER 80.365.30NG
Opis
Informacje:
- Czujnik 3D NG jest bardzo precyzyjnym i wszechstronnym przyrządem pomiarowym do stosowania we frezarkach i elektrodrążarkach
- Szybkie i dokładne ustalenie położenia wrzeciona frezarki w stosunku do obrabianego detalu lub zacisku mocującego
- Możliwość dojazdu końcówką pomiarową czujnika w 3 osiach: X, Y, Z
- pomiar długości
- pomiar wysokości
- do centrowania i wyznaczania środków
- Chwyt stożkowy 7:24 BT30 (1)
- Podziałka na skali (4): 0,01 mm
- Dokładność: 0,01 mm
- Stopień ochrony IP67
- Wymienne końcówki pomiarowe (7)
- Dzięki zastosowaniu czujnika Haimer 3D wzrasta wydajność, skraca się czas przygotowawczo - zakończeniowy, redukowane są koszty, odciążeni są operatorzy
- Pomiary: kątowy, wysokości, długości, środka otworów i wałów
- Szybki pomiar narzędzi i ustawienie offsetów z użyciem czujnika 3D
- W zestawie: czujnik 3D nowej generacji ze zintegrowanym krótkim adapterem BT30, krótka końcówka sondy Ø 4 mm
Specyfikacja:
Parametr | Wartość | Jedn. |
---|---|---|
Długość bez uchwytu (L) | 101 | mm |
Szerokość (B) | 63 | mm |
Chwyt (1) | BT30 | |
Średnica kulki stalowej pomiarowej (d) | 4 | mm |
Głębokość (T) | 25 | mm |
Waga | 0,55 | kg |
Legenda:
- Chwyt (1)
- Śruba regulacyjna (2)
- Skalowany pierścień (3)
- Skala (4)
- Obudowa (5)
- Mieszek ochronny (6)
- Trzpień pomiarowy (7)
- Stalowa kulka pomiarowa (8)
