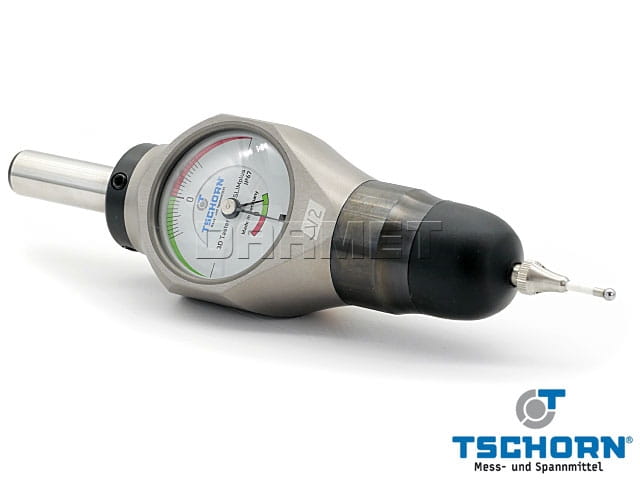

Czujnik zegarowy 3D SLIMplus v2 | uniwersalny | wodoodporny | chwyt fi 12mm - Tschorn (001V2D012)
Opis
Informacje:
- Czujnik 3D jest przyrządem pomiarowym, przeznaczonym wyłącznie do pomiaru przedmiotów na centrach obróbkowych i frezarkach.
- Wodoodporny czujnik SLIMplus 3D wyróżnia się solidną budową oraz smukłym i atrakcyjnym wzornictwem.
- Jego precyzyjne i wszechstronne możliwości umożliwiają szybkie i łatwe wyznaczenie punktów odniesienia i długości elementów konstrukcyjnych.
- Sondowanie jest możliwe we wszystkich kierunkach osi (X / Y / Z) przy tej samej rozdzielczości wskaźnika.
- Gdy wskaźnik znajduje się w pozycji "0", oś pionowa znajduje się dokładnie na krawędzi obrabianego przedmiotu.

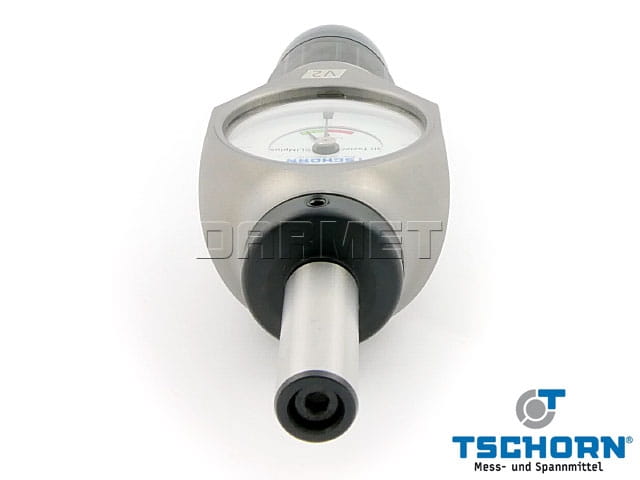

- Chwyt walcowy Ø12 (1).

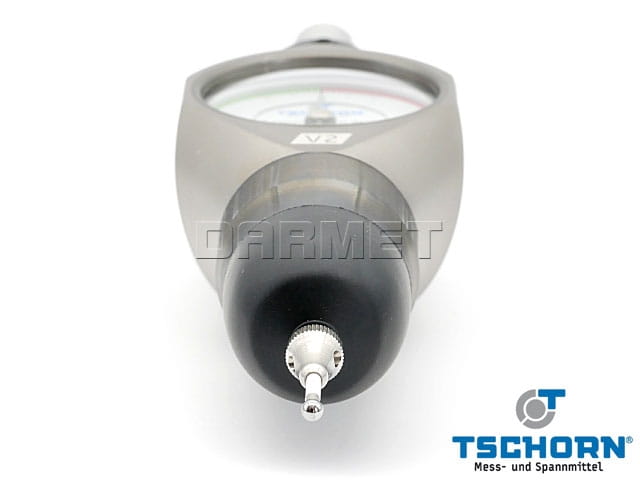

- Wymienny trzpień pomiarowy (7).
- Dzięki zastosowaniu czujnika 3D wzrasta wydajność, skraca się czas przygotowawczo - zakończeniowy, redukowane są koszty, odciążeni są operatorzy.
- Czujnik wyposażony jest w specjalny system chroniący mechanizm zegarowy czujnika przed uszkodzeniem.
- Wersja v2 ulepszona o: większą stabilizację chwytu, dodatkową jednostkę pomiaru, większa precyzja mechanizmu sondowania, trzpienie pomiarowe z otworami na klucz dla łatwiejszego odkręcania i mocowania.
- Szybki pomiar narzędzi i ustawienie offsetów z użyciem czujnika 3D.
- Katalog online.
Wyposażenie:
- czujnik 3D

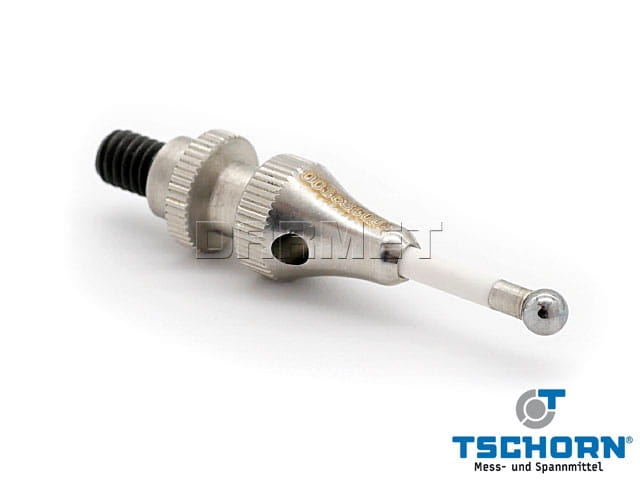

- końcówka standardowa - kulka 3 mm
- instrukcja obsługi w języku polskim

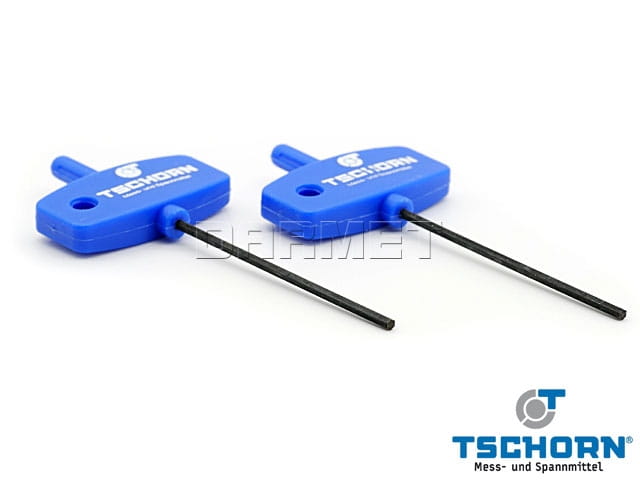

- 2 klucze
- certyfikat kontroli jakości
Specyfikacja:
Parametr | Wartość | Jedn. |
---|---|---|
Długość bez uchwytu (L) | 132 | mm |
Długość chwytu (Ls) | 35 | mm |
Szerokość (B) | 45 | mm |
Chwyt (D) | Ø12 h6 | mm |
Średnica kulki stalowej pomiarowej (d) | 3 | mm |
Głębokość (T) | 25 | mm |
Waga | 0,9 | kg |
Legenda:
- Chwyt (1)
- Skala 0,01 mm (2)
- Skala 1 mm (3)
- Zespół pomiarowy (4)
- Zespół sondujący (5)
- Bezpiecznik / miejsce złamania (6)
- Trzpień pomiarowy (7)
- Stalowa kulka pomiarowa (8)
- Śruba regulacyjna (9)
Końcówki pomiarowe:
