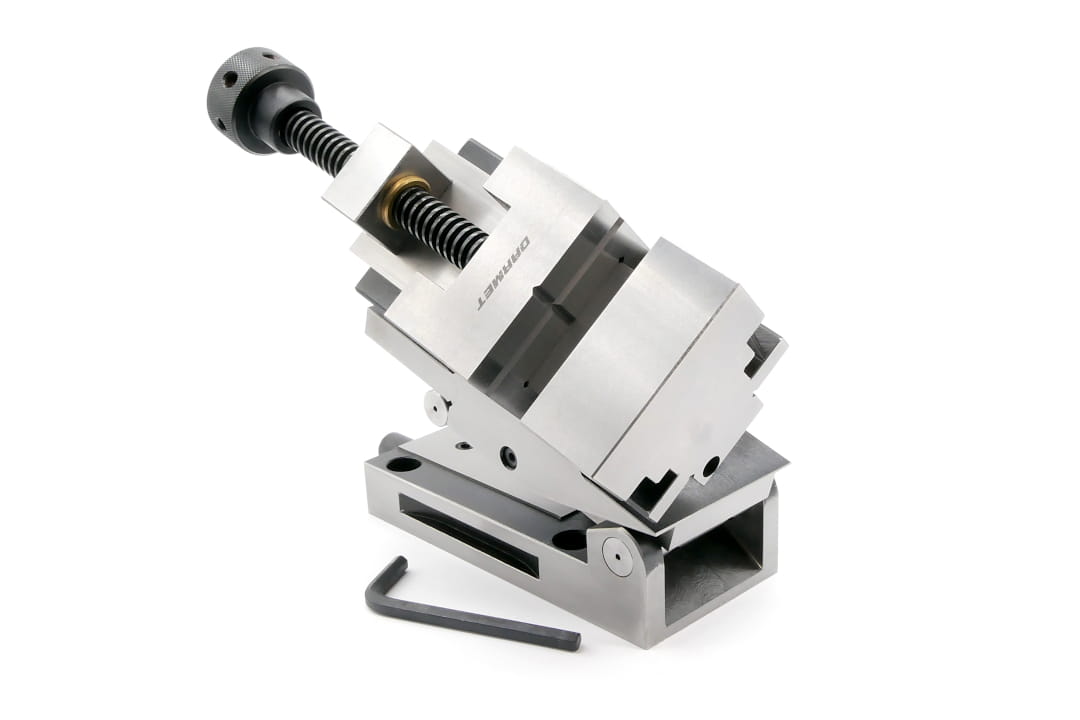

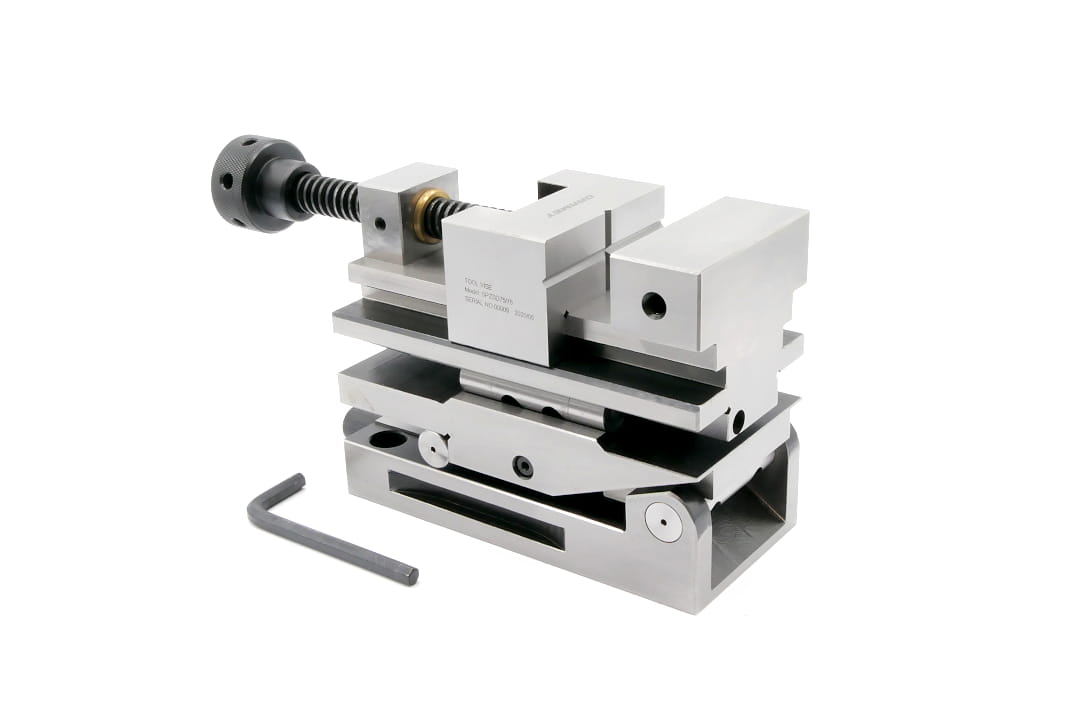

Precyzyjne imadło szlifierskie sinusowe uchylne 2-osiowe 75x76 mm SPZSD DARMET
Opis
Informacje:
- Precyzyjnie wykonane uchylne imadło kontrolne do pomiarów i sprawdzeń.
- Materiał z jakiego wykonano narzędzie to wysokiej jakości stali stopowa.
- Powierzchnie robocze utwardzone do 58-62 HRC.

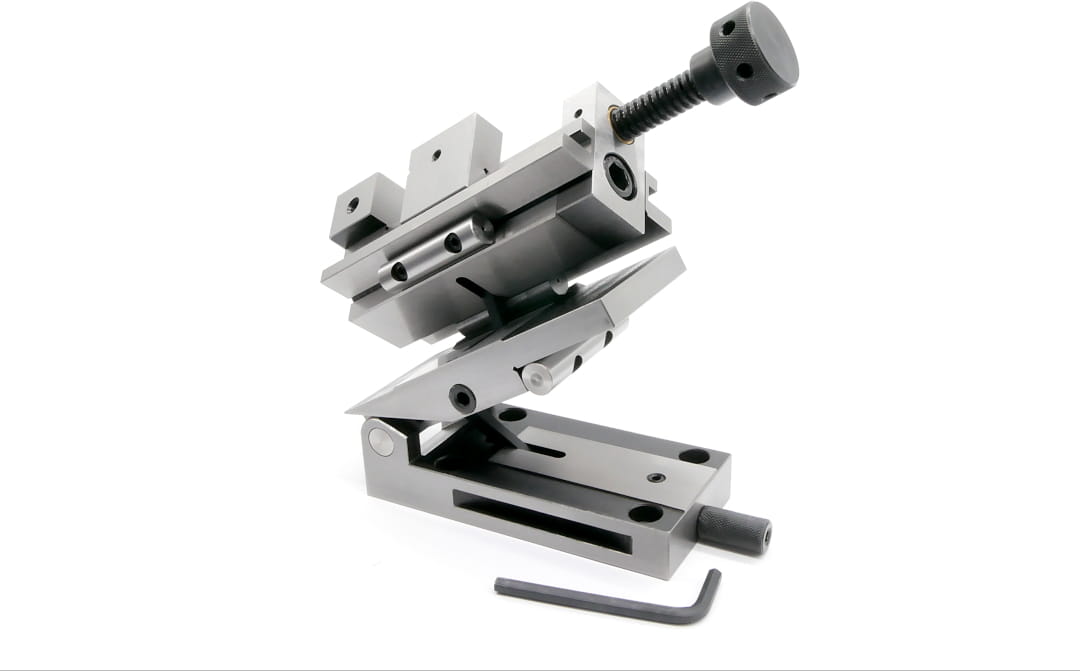

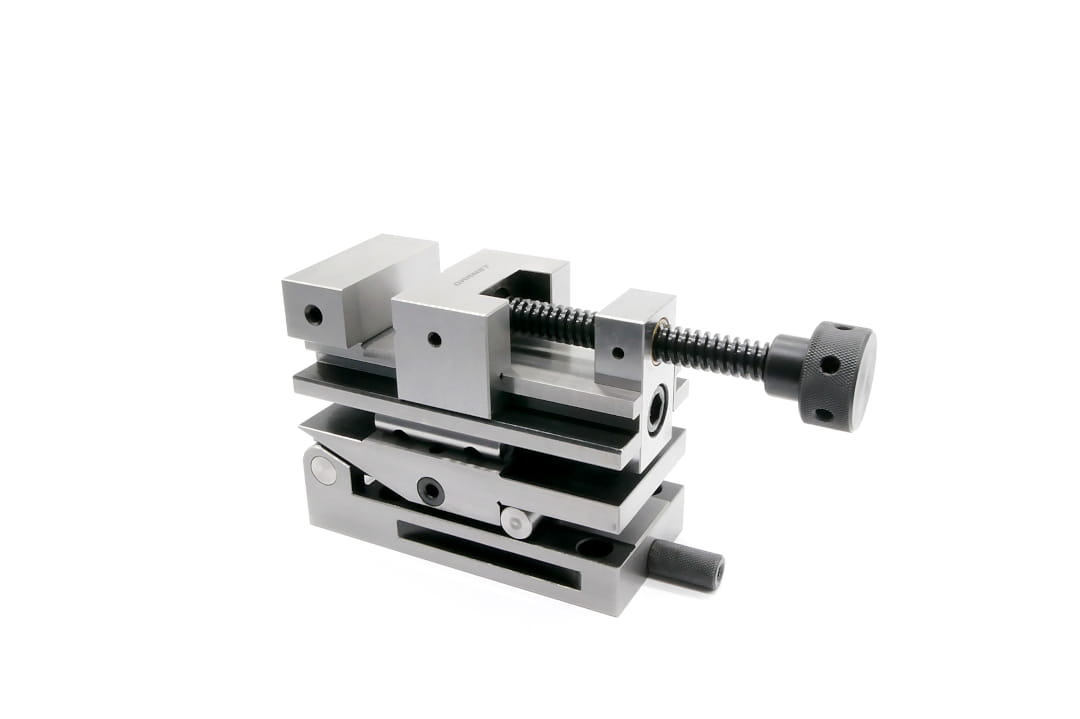

- Możliwa zmiana pozycji imadła w dwóch osiach (Y do 45° oraz Z do 45°).
- Zastosowanie wałków do stabilizowania płytek wzorcowych pozwala na ustawienie dowolnego kąta w obu osiach do maksymalnej wartości 45°.
- Gwintowane prowadnice podstaw znacząco ułatwiają ruch nachylenia w obie strony, tak aby łatwo można było ustalić pozycję kątową.

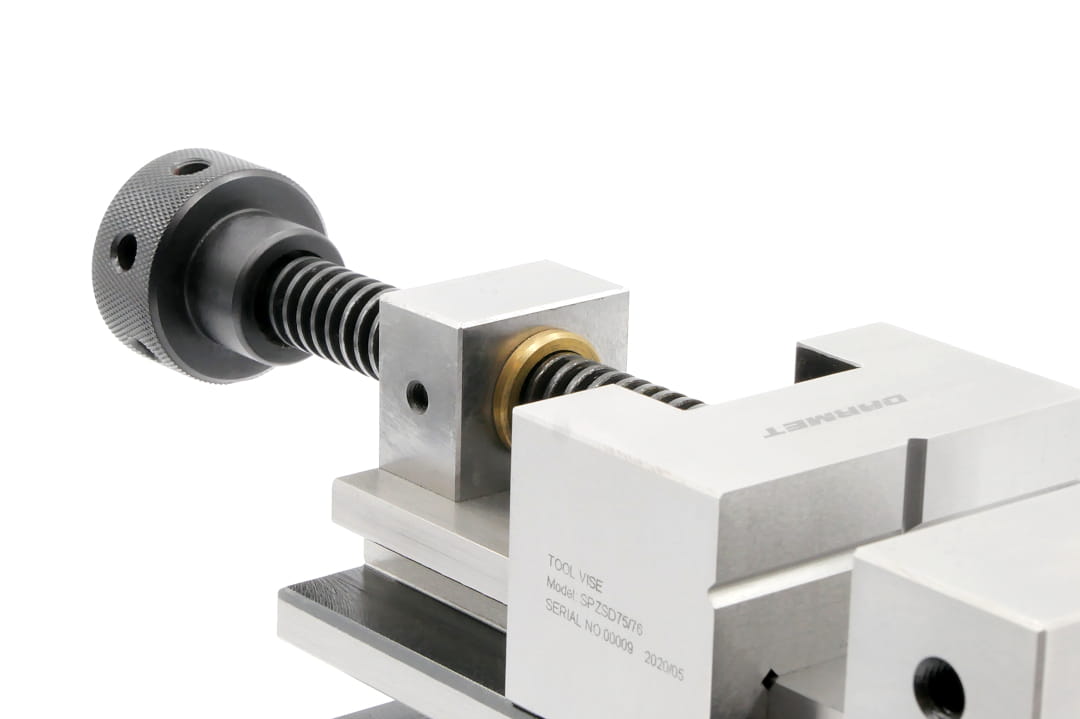

- Pierścień z brązu do śruby pociągowej zapewnia samosmarowność i płynność ruchu.
- Gałka śruby pociągowej z otworami do zaciskania kluczem hakowym.

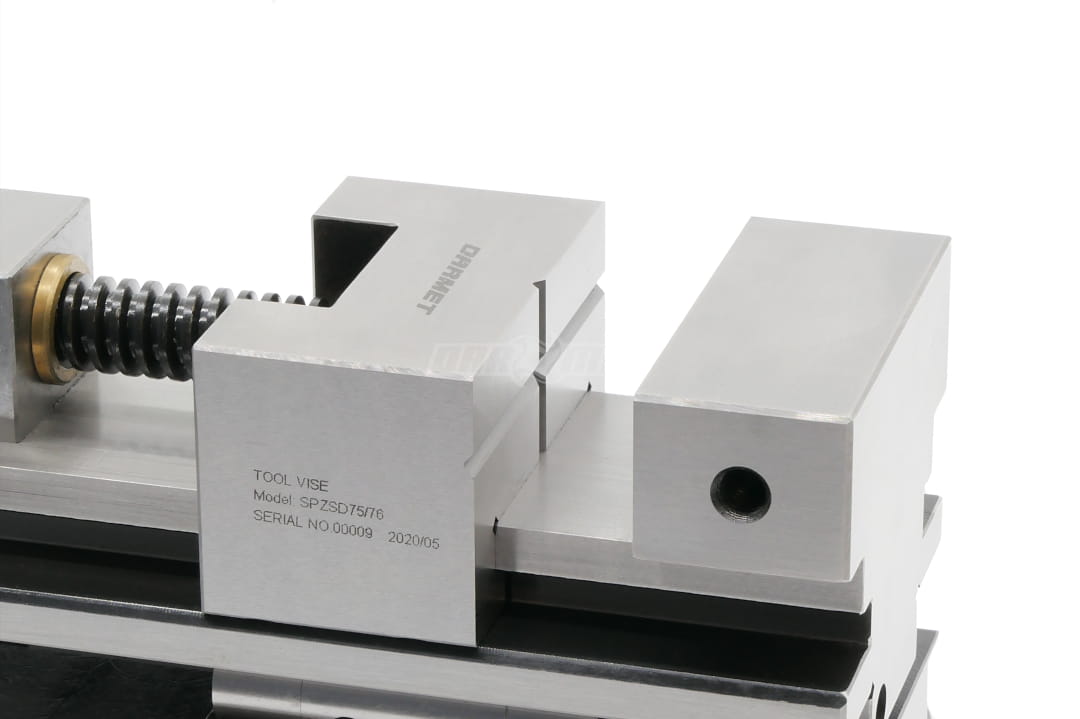

- Korpus i szczęka stała stanowią monolityczną całość, co redukuje występowanie dodatkowych luzów i bić, jak przy przykręcanych szczękach stałych.
- Na bokach szczęk otwory gwintowane do montażu zderzaków.
- Pryzmowa szczęka ruchoma pozwala na zacisk wałków i innych kształtów.
- Podstawa posiada specjalne otwory oraz wpusty do montażu na stołach np. frezarskich, czy kontrolnych.
- Samo imadło demontowalne, które może działać samodzielnie na podobnej zasadzie jak SPZA, jednak bez możliwości pracy w innym urządzeniu zaciskowym.

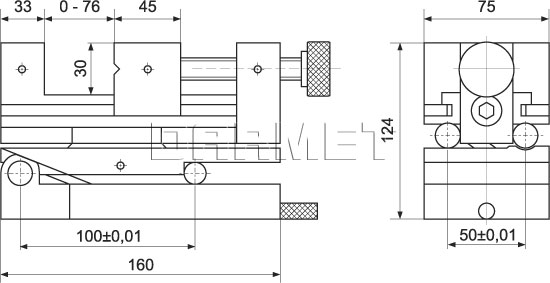

Specyfikacja:
Parametr | Wartość |
---|---|
Szerokość szczęk | 75 mm |
Rozstaw szczęk | 76 mm |
Wysokość szczęk | 30 mm |
Waga | 8,5 kg |

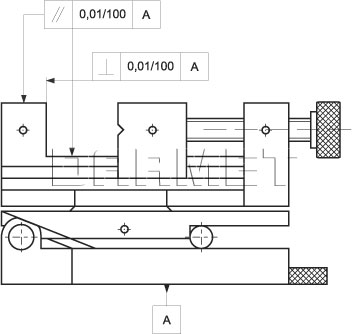

Dokładność imadła:

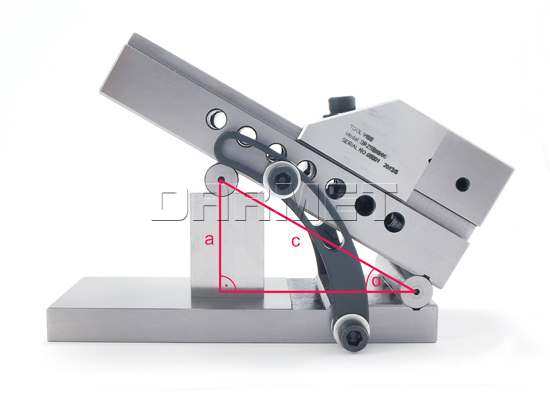

Instrukcja ustawienia kąta nachylenia:
Dane: | Szukane: |
c = 100mm α = 45° sin45° = 0,7071 |
a = ? |
Rozwiązanie: | |
sinα = a/c a = c*sinα a = 100*0,7071 a = 70,71[mm] |
Aby uzyskać kąt pochylenia 45° należy ułożyć stos płytek o wysokości 70,71 mm.
Dane techniczne
Model | SPZSD |
Szerokość szczęki | 75 mm |
Typ | uchylne |
