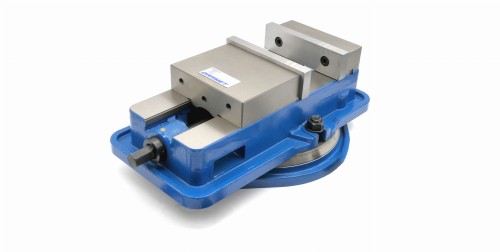

Imadło frezarskie obrotowe 160x140 mm FQM - DARMET

"Urządzenie zaciskowe do mocowania półwyrobów i narzędzi w maszynach konwencjonalnych i tych bardziej rozbudowanych, aż po obrabiarki CNC. Niezbędne w każdym warsztacie i zakładzie produkcyjnym. Specjalne przeznaczenie zapewnia budowa imadła, które to posiada w korpusie oraz swojej podstawie obrotowej opływowe rowki na swobodne ujście lejącego się chłodziwa."

Pełny widok imadła wokół osi 360°

Informacje:

✔️ Zaciskowy przyrząd wykonany z żeliwa wysokiej trwałości oraz hartowanej stali dobrej jakości.

✔️ Żeliwny korpus oraz podstawa obrotowa zostały pokryte specjalną farbą, która zabezpiecza powierzchnię przed korozją od ciągłego stosowania cieczy i zwyczajnymi czynnikami mechanicznymi, takimi jak uderzenia, czy zarysowania.

✔️ Obrotnica demontowalna, co umożliwia stabilne mocowanie samego imadła na stole obróbczym.

✔️ Kanałki przepływowe po całym obwodzie korpusu i podstawy obrotowej zapewniają znacząco prawidłowy cykl przepływu chłodziwa oraz jego zredukowane zużycie, a także co bardzo ważne wpływa na higienę pracy.

✔️ W przypadku tego imadła ustalony kierunek drogi jaką pokonuje ciecz ma kluczowe znaczenie dla utrzymywania czystości maszyny, łatwiej nam zebrać odpady po obróbce półwyrobu.

✔️ Specjalistyczne rozwiązanie konstrukcji stalowej szczęki ruchomej umożliwia dodatkowe przyciśnięcie półwyrobu do podstawy.

✔️ Wymienne wkładki szczękowe można przykręcać z obu stron szczęk, co oznacza bardzo duży zakres mocowanych elementów. Standardowy układ umożliwia zwykłe osadzanie. Natomiast przestawienie wkładek na drugą stronę szczęki stałej i ruchomej lub z osobna zwiększa zakres ścisku o ich długość, jednak w takim układzie kłaść można jedynie płaskie przedmioty, jak proste blachy, czy inne wąskie materiały.

✔️ Frezarki, roztaczarki, obrabiarki ze sterowaniem numerycznym CNC, to przykładowe maszyny, na których przeznaczone jest stosowanie tego imadła, jednak w zależności od użytkownika przyrząd może być stosowany również w maszynach konwencjonalnych i prostych stołach roboczych.

✔️ Podczas zwykłego mocowania półwyrobów mogą okazać się przydatne podkładki równoległe, dzięki którym prawidłowo i stabilnie umocujemy przedmiot powyżej korpusu imadła.

✔️ W zestawie znajdują się wpusty konieczne do precyzyjnej instalacji urządzenia na stole z rowkami teowymi, bez tego podczas pracy maszyny sama stabilizacja elementami mocującymi może okazać się niewystarczająca i powstałe drgania, czy też siły posuwu mogą zmienić pozycję imadła, czy też poluzowanie śrub mocujących i finalne zagrożenie dla operatora.

Specyfikacja techniczna:

Możliwe sposoby montażu wkładek szczękowych:

Sposób dociskania szczęki ruchomej:

Jakie kamienie powinienem dobrać do mojego imadła?
